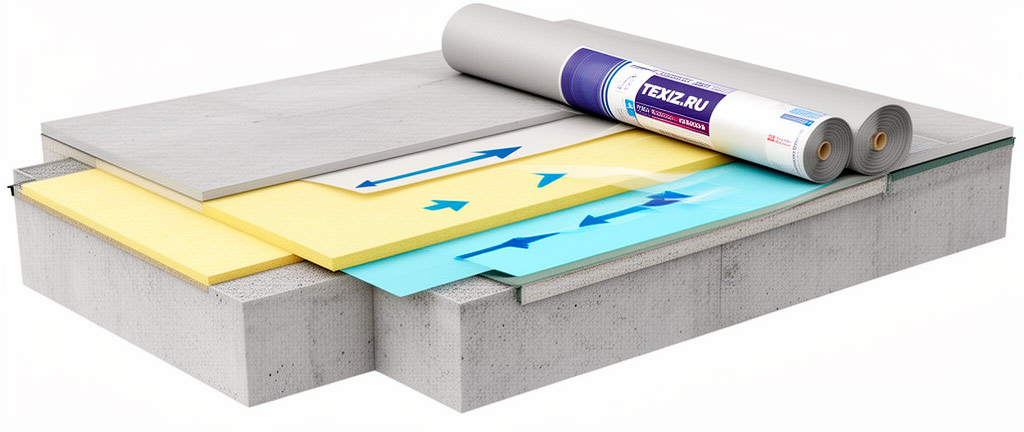

Пароизоляция в конструкциях плоской кровли: материалы Паробарьер — сравнение и расчет
Какие пароизоляционные материалы применяются в конструкциях плоской кровли и как выполнить их расчет?
В конструкциях плоской кровли по СП 17.13330.2017 применяются пароизоляционные материалы ТехноНИКОЛЬ: Пароизол (на основе окисленного битума), Паробарьер СФ (с алюминиевой фольгой) и Паробарьер СА (самоклеящийся с фольгой). Выбор материала определяется влажностным режимом помещений и требуемым сопротивлением паропроницанию. Расчет пароизоляции выполняется по СП 50.13330.2012 «Тепловая защита зданий» с проверкой на недопустимость накопления влаги в ограждающей конструкции за годовой период эксплуатации.
1. Нормативная база
Проектирование пароизоляции регламентируется следующими документами:
- СП 17.13330.2017 «Кровли», раздел 5.2 — требования к пароизоляционному слою
- СП 50.13330.2012 «Тепловая защита зданий» — теплотехнический расчет
- СП 23-101-2004 «Проектирование тепловой защиты зданий»
- ГОСТ 32805-2014 — технические условия на рулонные битумные материалы
- ГОСТ 25898-2012 «Материалы строительные. Методы определения паропроницаемости»
- СТО 72746455-3.1.1-2013 — руководство ТехноНИКОЛЬ
2. Физические основы пароизоляции
Пароизоляция предотвращает диффузию водяного пара из помещения в толщу кровельной конструкции. При отсутствии или недостаточности пароизоляции пар конденсируется в утеплителе, что приводит к:
- Снижению термического сопротивления (увлажнение минваты на 1% снижает сопротивление теплопередаче на 3-5%)
- Разрушению утеплителя при циклах замораживания-оттаивания
- Образованию вздутий кровельного ковра
- Коррозии несущих конструкций (профлист, железобетон)
Движущей силой паропереноса является разность парциальных давлений водяного пара внутри и снаружи здания. В холодный период года парциальное давление внутри помещения значительно выше наружного, что создает поток пара изнутри наружу.
3. Характеристики пароизоляционных материалов ТехноНИКОЛЬ
| Характеристика | Пароизол | Паробарьер СФ | Паробарьер СА |
|---|---|---|---|
| Основа | Стеклохолст | Стеклоткань + фольга | Стеклоткань + фольга |
| Тип вяжущего | Окисленный битум | СБС-модифицированный битум | СБС-модифицированный битум |
| Способ монтажа | Наплавление | Наплавление | Самоклеящийся |
| Масса 1 м², кг | 2,5 | 3,5 | 3,0 |
| Толщина, мм | 1,8 | 2,5 | 2,0 |
| Сопротивление паропроницанию Rп, (м²·ч·Па)/мг | 7-10 | 50-70 | 50-70 |
| Коэффициент паропроницаемости μ, мг/(м·ч·Па) | 0,005-0,008 | 0,0003-0,0005 | 0,0003-0,0005 |
| Гибкость на брусе R=25 мм, °C | 0 | -15 | -15 |
| Теплостойкость, °C | +80 | +95 | +95 |
| Разрывная сила прод./попер., Н/50 мм | 294/— | 600/500 | 600/500 |
| Отражающая способность фольги, % | — | ≥90 | ≥90 |
4. Сравнительный анализ пароизоляционных материалов
Пароизол — материал эконом-сегмента. Применяется в конструкциях над помещениями с сухим и нормальным влажностным режимом (жилые комнаты, офисы, коридоры). Недостатки: низкое сопротивление паропроницанию, хрупкость при отрицательных температурах, отсутствие отражающего слоя.
Паробарьер СФ — материал бизнес-сегмента с алюминиевой фольгой. Обеспечивает высокое сопротивление паропроницанию (Rп ≥ 50) и отражает до 90% теплового излучения, что дополнительно снижает теплопотери через кровлю на 3-5%. Применяется над помещениями с влажным и мокрым режимом (бассейны, бани, прачечные, производственные цеха с мокрыми процессами).
Паробарьер СА — самоклеящаяся модификация Паробарьера СФ. Не требует применения газовых горелок, что позволяет использовать его на горючих основаниях и в стесненных условиях. Прочность сцепления с бетонным основанием: ≥0,5 МПа.
5. Теплотехнический расчет пароизоляции по СП 50.13330.2012
Расчет выполняется в два этапа:
Этап 1. Определение требуемого сопротивления паропроницанию
Согласно СП 50.13330.2012, п. 8.1, требуемое сопротивление паропроницанию ограждающей конструкции (в пределах от внутренней поверхности до плоскости возможной конденсации) определяется из условия недопустимости накопления влаги за годовой период эксплуатации:
Rп1тр = (eв — E) × Rпн / (E — eн)
где:
Rп1тр — требуемое сопротивление паропроницанию части конструкции от внутренней поверхности до плоскости возможной конденсации, (м²·ч·Па)/мг
eв — парциальное давление водяного пара внутреннего воздуха, Па
E — парциальное давление насыщенного водяного пара в плоскости возможной конденсации, Па
Rпн — сопротивление паропроницанию части конструкции от плоскости конденсации до наружной поверхности, (м²·ч·Па)/мг
eн — среднее парциальное давление водяного пара наружного воздуха за годовой период, Па
Этап 2. Проверка на ограничение влаги за период с отрицательными температурами
Согласно СП 50.13330.2012, п. 8.2, требуемое сопротивление паропроницанию из условия ограничения накопления влаги за период с отрицательными среднемесячными температурами:
Rп2тр = 0,0024 × zо × (eв — Eо) / (γw × δw × ΔWср + η)
где:
zо — продолжительность периода влагонакопления, сут (по СП 131.13330.2020)
Eо — парциальное давление насыщенного пара в плоскости конденсации при средней температуре периода с отрицательными температурами, Па
γw — плотность материала увлажняемого слоя, кг/м³
δw — толщина увлажняемого слоя, м
ΔWср — предельно допустимое приращение влажности, % (для минваты — 3%)
η — коэффициент (определяется по СП 50.13330.2012, формула 8.5)
6. Пример расчета пароизоляции
Исходные данные:
- Город: Москва (зона влажности — нормальная)
- Тип помещения: офисное (tв = +20°C, φв = 55%)
- Конструкция кровли: ж/б плита 220 мм → пароизоляция → минвата ТЕХНОРУФ 150 мм → Техноэласт ЭПП + ЭКП
1. Парциальное давление внутреннего воздуха:
eв = φв × Eв / 100 = 55 × 2338 / 100 = 1286 Па
где Eв = 2338 Па — давление насыщенного пара при +20°C
2. Сопротивление паропроницанию слоев за плоскостью конденсации:
Rпн = δут / μут + δэпп / μэпп + δэкп / μэкп
Rпн = 0,15 / 0,3 + 0,003 / 0,005 + 0,0038 / 0,005 = 0,5 + 0,6 + 0,76 = 1,86 (м²·ч·Па)/мг
3. Требуемое сопротивление паропроницанию (упрощенный расчет):
Rп1тр = (1286 — 200) × 1,86 / (200 — 280) — значение отрицательное, условие выполняется
4. Фактическое сопротивление пароизоляции:
Для Пароизола: Rп = 8 (м²·ч·Па)/мг — достаточно
Для Паробарьер СФ: Rп = 60 (м²·ч·Па)/мг — с большим запасом
Вывод: для офисного помещения с нормальным влажностным режимом достаточно Пароизола. Паробарьер СФ рекомендуется для помещений с влажным режимом (φв > 60%).
7. Выбор пароизоляции в зависимости от влажностного режима
| Влажностный режим помещения | φв, % | Рекомендуемый материал | Rп требуемое, (м²·ч·Па)/мг |
|---|---|---|---|
| Сухой | ≤50 | Пароизол | ≥5 |
| Нормальный | 51-60 | Пароизол / Паробарьер СФ | ≥8 |
| Влажный | 61-75 | Паробарьер СФ | ≥20 |
| Мокрый | >75 | Паробарьер СФ / СА (2 слоя) | ≥50 |
8. Технология укладки пароизоляции
Согласно СП 17.13330.2017, п. 5.2:
- Основание очищается, обеспыливается, огрунтовывается праймером (расход 0,25-0,30 л/м²)
- Пароизоляция укладывается с нахлестом: боковой 100 мм, торцевой 150 мм
- Швы провариваются газовой горелкой (для наплавляемых материалов) или прикатываются валиком (для самоклеящихся)
- Пароизоляция заводится на вертикальные поверхности на высоту не менее 100 мм выше верха теплоизоляционного слоя
- В местах примыканий к вентшахтам, парапетам, зенитным фонарям пароизоляция должна быть непрерывной
- При использовании фольгированных материалов фольга должна быть обращена в сторону помещения (для отражения теплового излучения)
9. Расчет расхода пароизоляционных материалов
N = S × k / Sрул
где:
N — количество рулонов, шт.
S — площадь кровли, м²
k — коэффициент расхода (1,15 — с учетом нахлестов и завода на вертикали)
Sрул — площадь рулона, м²
| Материал | Размер рулона, м | Sрул, м² | Расход на 100 м² кровли, рул. |
|---|---|---|---|
| Пароизол | 1,0 × 15,0 | 15 | 7,7 → 8 |
| Паробарьер СФ | 1,0 × 10,0 | 10 | 11,5 → 12 |
| Паробарьер СА | 1,0 × 10,0 | 10 | 11,5 → 12 |
10. Типовые ошибки при устройстве пароизоляции
- Отсутствие пароизоляции: недопустимо для любой конструкции с утеплителем над отапливаемым помещением
- Недостаточное сопротивление паропроницанию: применение Пароизола в помещениях с влажным режимом
- Некачественная проклейка швов: швы — основной путь диффузии пара, должны быть герметичны
- Отсутствие завода на вертикальные поверхности: приводит к затеканию пара в торец утеплителя
- Повреждение пароизоляции при монтаже утеплителя: требуется немедленный ремонт заплатами с перехлестом 100 мм
- Укладка фольгированного материала фольгой наружу: снижает эффективность отражения теплового излучения
Заключение
Пароизоляция — критически важный элемент конструкции плоской кровли, от качества которого зависит долговечность всей системы. Выбор материала должен основываться на теплотехническом расчете по СП 50.13330.2012 с учетом влажностного режима помещений. Для большинства гражданских зданий с нормальным влажностным режимом достаточно Пароизола. Для помещений с влажным и мокрым режимом (бассейны, бани, прачечные) обязательно применение Паробарьера СФ с сопротивлением паропроницанию не менее 50 (м²·ч·Па)/мг. На объектах с горючим основанием или в стесненных условиях рекомендуется Паробарьер СА (самоклеящийся).
Нормативные документы
- СП 17.13330.2017 «Кровли. Актуализированная редакция СНиП II-26-76»
- СП 50.13330.2012 «Тепловая защита зданий»
- СП 23-101-2004 «Проектирование тепловой защиты зданий»
- СП 131.13330.2020 «Строительная климатология»
- ГОСТ 32805-2014 «Материалы рулонные кровельные и гидроизоляционные битумные»
- ГОСТ 25898-2012 «Материалы строительные. Методы определения паропроницаемости и сопротивления паропроницанию»
- ГОСТ 2678-94 «Материалы рулонные кровельные и гидроизоляционные. Методы испытаний»
- СТО 72746455-3.1.1-2013 «Кровли. Руководство по проектированию и устройству кровель из битумно-полимерных материалов ТехноНИКОЛЬ»
