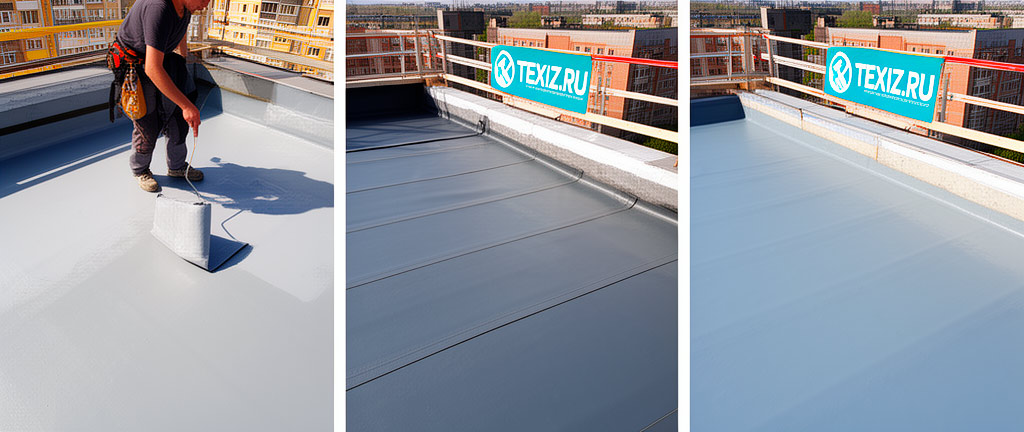

Устройство наплавляемой кровли по СП 17.13330.2017: технология, расход материалов, контроль качества
Как правильно выполнить устройство наплавляемой кровли в соответствии с требованиями СП 17.13330.2017?
Устройство наплавляемой кровли регламентируется СП 17.13330.2017 «Кровли» и включает следующие этапы: подготовка основания, огрунтовка, укладка пароизоляции, монтаж теплоизоляции, устройство разуклонки, укладка кровельного ковра послойным наплавлением с соблюдением нормативных нахлестов (боковой 80-100 мм, торцевой 150 мм). Контроль качества на каждом этапе обязателен и оформляется актами освидетельствования скрытых работ.
1. Нормативная база
Основным нормативным документом является СП 17.13330.2017 «Кровли. Актуализированная редакция СНиП II-26-76». Дополнительно применяются:
- СП 71.13330.2017 «Изоляционные и отделочные покрытия»
- СП 70.13330.2012 «Несущие и ограждающие конструкции»
- СП 48.13330.2019 «Организация строительства»
- ГОСТ 32805-2014 «Материалы рулонные кровельные и гидроизоляционные битумные»
- СТО 72746455-3.1.1-2013 «Руководство по проектированию и устройству кровель ТехноНИКОЛЬ»
2. Требования к основанию под наплавляемую кровлю
Согласно СП 17.13330.2017, п. 5.1.5, основание должно соответствовать следующим требованиям:
| Параметр | Допустимое значение | Метод контроля |
|---|---|---|
| Ровность поверхности (просвет под 2-м рейкой) | ≤5 мм вдоль уклона, ≤10 мм поперек | СП 71.13330.2017, п. 5.1.3 |
| Влажность основания | ≤4% для цементно-песчаной стяжки; ≤5% для сборных плит | ГОСТ 21718-84, диэлькометрический метод |
| Прочность стяжки на сжатие | ≥15 МПа (М150) | ГОСТ 22690-2015 |
| Прочность сцепления стяжки с основанием | ≥0,5 МПа | ГОСТ 28574-2014, метод отрыва |
| Температура основания | ≥+5°C, но не выше +40°C | Контактный термометр |
| Уклон кровли | ≥1,5% для наплавляемых материалов | Нивелир, геодезическая съемка |
3. Подготовка основания: огрунтовка
Огрунтовка выполняется битумным праймером (расход 0,25-0,35 л/м² на 1 мм толщины стяжки). Праймер наносится валиком, кистью или безвоздушным распылением. Время высыхания: 3-12 часов в зависимости от температуры и влажности воздуха. Готовность проверяется тестом «на отлип» — приложенная к поверхности сухая ткань не должна иметь следов битума.
Формула расчета расхода праймера:
Q = S × q × k, где:
Q — общий расход праймера, л
S — площадь основания, м²
q — удельный расход, л/м² (0,25-0,35)
k — коэффициент потерь (1,05-1,10)
4. Устройство пароизоляционного слоя
Пароизоляция устраивается по СП 17.13330.2017, п. 5.2.1. Материалы: Пароизол, Паробарьер СФ, Техноэласт Барьер, Биполь. Укладка выполняется с нахлестом 100 мм (боковой) и 150 мм (торцевой). Все швы провариваются газовой горелкой. Пароизоляция должна быть непрерывной, с заводом на вертикальные поверхности на высоту не менее 100 мм выше верха теплоизоляционного слоя.
5. Монтаж теплоизоляционного слоя
Теплоизоляция укладывается по СП 17.13330.2017, п. 5.3. Применяются плиты из минеральной ваты (ЭКСТРАЛАЙТ, ТЕХНОРУФ) или экструзионного пенополистирола (XPS CARBON). Требования к укладке:
- Плиты укладываются вразбежку со смещением швов не менее 200 мм
- Зазоры между плитами — не более 5 мм
- При двухслойной теплоизоляции швы слоев не должны совпадать
- Крепление: механическое (телескопический крепеж) или клеевое (битумная мастика)
Расчет количества крепежных элементов по СП 17.13330.2017, приложение Г:
N = S × n × k₁ × k₂, где:
N — общее количество крепежных элементов, шт.
S — площадь кровли, м²
n — базовое количество крепежа (краевая зона: 6-8 шт./м²; рядовая зона: 3-4 шт./м²)
k₁ — коэффициент высоты здания (1,0 при H≤10 м; 1,2 при 10
k₂ — коэффициент ветрового района (1,0-1,8 по СП 20.13330.2016)
6. Устройство разуклонки
Разуклонка выполняется для обеспечения стока воды к воронкам внутреннего водостока или карнизным свесам. Минимальный уклон — 1,5% (СП 17.13330.2017, п. 5.1.6). Материалы: клиновидные плиты из минеральной ваты, керамзитобетон, цементно-песчаный раствор. Толщина разуклонки в ендове: не менее 50 мм.
7. Технология наплавления кровельного ковра
Наплавление выполняется пропановыми горелками при температуре наружного воздуха не ниже -15°C (для СБС-модифицированных материалов) и не ниже +5°C (для окисленных битумов).
Параметры наплавления:
| Параметр | Значение |
|---|---|
| Температура пламени горелки | 800-1000°C |
| Расстояние от сопла до материала | 150-250 мм |
| Скорость наплавления | 1,5-3,0 м/мин |
| Температура разогрева покровного слоя | 140-160°C |
| Ширина полосы разогрева | 300-400 мм |
| Расход пропана | 0,7-1,2 кг на 10 м² |
Порядок наплавления:
- Раскатка рулона с примеркой (сухая раскладка) — 1-2 рулона
- Скатывание рулона к середине с двух сторон
- Разогрев нижней поверхности рулона и основания горелкой
- Постепенное раскатывание рулона с прижатием валиком
- Вытекание битумного валика шириной 5-10 мм по кромке — индикатор качества
- Прокатка швов ручным катком массой 3-5 кг
8. Нормативные нахлесты и раскладка полотнищ
Согласно СП 17.13330.2017, п. 5.1.12:
- Боковой нахлест: 80-100 мм (нижние слои — 80 мм, верхний слой — 100 мм)
- Торцевой нахлест: 150 мм
- Разбежка торцевых швов в смежных слоях: не менее 300 мм
- Разбежка торцевых швов в одном слое: не менее 500 мм
- Направление укладки: перпендикулярно уклону (нижние слои), параллельно уклону (верхний слой) при уклоне >5%
9. Устройство примыканий и узлов
Примыкания к вертикальным поверхностям выполняются с усилением. Высота завода кровельного ковра на вертикальную поверхность: не менее 250 мм (СП 17.13330.2017, п. 5.1.14). Конструкция примыкания включает:
- Устройство наклонного бортика (галтели) 100×100 мм из цементно-песчаного раствора или минераловатного утеплителя под углом 45°
- Укладка дополнительного слоя усиления шириной 400 мм (по 200 мм на горизонтальную и вертикальную поверхности)
- Укладка основного кровельного ковра с заводом на вертикаль
- Механическое закрепление верхней кромки краевой рейкой с шагом 200 мм
- Герметизация верхней кромки полиуретановым или тиоколовым герметиком
10. Устройство воронок внутреннего водостока
Воронки устанавливаются в пониженных участках кровли. Количество воронок определяется расчетом по СП 30.13330.2020 «Внутренний водопровод и канализация зданий»:
F = S / n, где:
F — площадь водосбора на одну воронку, м² (не более 1200 м² для одной воронки)
S — общая площадь кровли, м²
n — количество воронок, шт.
Вокруг воронки укладывается дополнительный слой гидроизоляции размером 1000×1000 мм. Чаша воронки приклеивается к основанию битумной мастикой.
11. Контроль качества
Контроль качества выполняется на каждом этапе и включает:
| Этап | Контролируемый параметр | Метод | Документ |
|---|---|---|---|
| Основание | Ровность, влажность, прочность | Инструментальный | АОСР |
| Огрунтовка | Сплошность, время высыхания | Визуальный, тактильный | АОСР |
| Пароизоляция | Непрерывность, нахлесты | Визуальный | АОСР |
| Теплоизоляция | Толщина, зазоры, крепление | Инструментальный | АОСР |
| Кровельный ковер | Сплошность, нахлесты, примыкания | Визуальный, инструментальный | АОСР |
| Готовое покрытие | Водонепроницаемость | Пролив водой 24 ч | Акт испытания |
АОСР — Акт освидетельствования скрытых работ, оформляется по форме, установленной РД-11-02-2006.
12. Расход материалов на 100 м² кровли
| Материал | Ед. изм. | Расход на 100 м² | Коэффициент запаса |
|---|---|---|---|
| Праймер битумный | л | 30-40 | 1,05 |
| Пароизоляция (Пароизол) | м² | 115 | 1,15 |
| Теплоизоляция (минвата 150 мм) | м² | 105 | 1,05 |
| Техноэласт ЭПП (нижний слой) | м² | 115 | 1,15 |
| Техноэласт ЭКП (верхний слой) | м² | 115 | 1,15 |
| Крепеж телескопический | шт. | 400-600 | 1,05 |
| Пропан | кг | 15-25 | 1,10 |
| Мастика битумная | кг | 5-10 | 1,05 |
13. Требования безопасности
При производстве работ необходимо соблюдать:
- СП 49.13330.2010 «Безопасность труда в строительстве»
- Правила противопожарного режима в РФ (Постановление №1479 от 16.09.2020)
- Наличие огнетушителей (не менее 2 шт. на 100 м² кровли)
- Ограждение зоны производства работ
- Применение СИЗ: каски, страховочные пояса, нескользящая обувь, защитные очки
- Запрет производства работ при ветре >15 м/с, грозе, гололеде
Заключение
Качественное устройство наплавляемой кровли требует строгого соблюдения технологии на всех этапах: от подготовки основания до финишного контроля. Ключевые факторы долговечности: правильный выбор материалов в соответствии с климатическими условиями, соблюдение нормативных нахлестов, качественная проварка швов, устройство примыканий с усилением. При соблюдении требований СП 17.13330.2017 и СТО 72746455-3.1.1-2013 срок службы кровельной системы из материалов Техноэласт составляет не менее 25 лет.
Нормативные документы
- СП 17.13330.2017 «Кровли. Актуализированная редакция СНиП II-26-76»
- СП 71.13330.2017 «Изоляционные и отделочные покрытия»
- СП 70.13330.2012 «Несущие и ограждающие конструкции»
- СП 48.13330.2019 «Организация строительства»
- СП 20.13330.2016 «Нагрузки и воздействия»
- СП 30.13330.2020 «Внутренний водопровод и канализация зданий»
- СП 49.13330.2010 «Безопасность труда в строительстве»
- ГОСТ 32805-2014 «Материалы рулонные кровельные и гидроизоляционные битумные»
- ГОСТ 2678-94 «Материалы рулонные кровельные и гидроизоляционные. Методы испытаний»
- ГОСТ 21718-84 «Материалы строительные. Диэлькометрический метод измерения влажности»
- ГОСТ 22690-2015 «Бетоны. Определение прочности механическими методами неразрушающего контроля»
- ГОСТ 28574-2014 «Защита от коррозии в строительстве. Конструкции бетонные и железобетонные. Методы испытаний адгезии защитных покрытий»
- РД-11-02-2006 «Требования к составу и порядку ведения исполнительной документации»
- Постановление Правительства РФ №1479 от 16.09.2020 «Правила противопожарного режима в РФ»
- СТО 72746455-3.1.1-2013 «Кровли. Руководство по проектированию и устройству кровель из битумно-полимерных материалов ТехноНИКОЛЬ»
