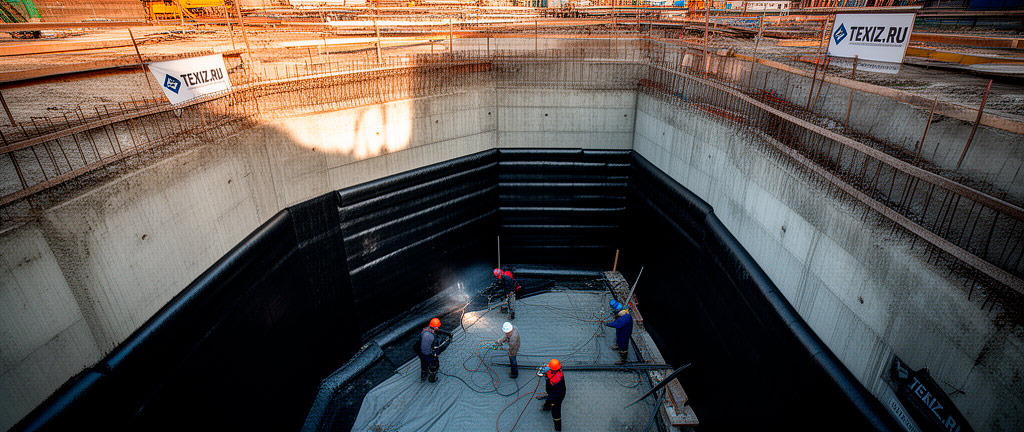

Гидроизоляция фундамента битумными материалами: конструктивные решения по СП 28.13330

1. Нормативная база

Проектирование и устройство гидроизоляции фундаментов регламентируется следующими документами:

• СП 28.13330.2017 «Защита строительных конструкций от коррозии» (актуализированная редакция СНиП 2.03.11-85)
• СП 250.1325800.2016 «Здания и сооружения. Защита от подземных вод»
• СП 22.13330.2016 «Основания зданий и сооружений»
• СП 50-101-2004 «Проектирование и устройство оснований и фундаментов»
• ГОСТ 32805-2014 «Материалы рулонные кровельные и гидроизоляционные битумные»
• ГОСТ 9.602-2016 «Единая система защиты от коррозии и старения. Сооружения подземные. Общие требования к защите от коррозии»

2. Классификация условий гидроизоляции по СП 250.1325800

Согласно СП 250.1325800.2016, п. 5.2, условия гидроизоляции классифицируются по уровню грунтовых вод и типу грунта:

k_ф — коэффициент фильтрации грунта.

3. Конструктивные решения гидроизоляции фундаментов

3.1. Горизонтальная гидроизоляция

Устраивается в двух уровнях (СП 28.13330.2017, п. 5.3.2):

• По верху фундаментной плиты (под стены подвала) — отсекает капиллярный подсос влаги
• По обрезу фундамента (между фундаментом и стеной) — на отметке не менее 150 мм выше уровня отмостки

Материалы: Техноэласт ЭПП, Унифлекс ЭПП, Бикрост ТПП в 1-2 слоя. Укладка выполняется на выровненную поверхность по битумному праймеру. Нахлест полотнищ: 100 мм (боковой), 150 мм (торцевой).

3.2. Вертикальная гидроизоляция

Устраивается по наружной поверхности заглубленных конструкций. Согласно СП 28.13330.2017, п. 5.3.5, вертикальная гидроизоляция должна быть непрерывной и заводиться выше УГВ не менее чем на 0,5 м.

Конструкция вертикальной гидроизоляции (снизу вверх):

1. Подготовка поверхности: очистка, затирка раковин, скругление углов радиусом ≥30 мм
2. Огрунтовка битумным праймером (расход 0,25-0,30 л/м²)
3. Наплавление первого слоя гидроизоляции (Техноэласт ЭПП)
4. Наплавление второго слоя (Техноэласт ЭПП или ЭКП) с разбежкой швов ≥300 мм
5. Устройство защитного слоя (профилированная мембрана PLANTER, экструзионный пенополистирол, прижимная стенка)

4. Выбор материалов для гидроизоляции фундамента

5. Технология устройства вертикальной гидроизоляции

5.1. Подготовка поверхности

Согласно СП 71.13330.2017, п. 5.1.2, бетонная поверхность должна быть:

• Сухой (влажность ≤4% по массе)
• Ровной (просвет под 2-м рейкой ≤5 мм)
• Очищенной от пыли, грязи, масел, наплывов бетона
• С закругленными углами (радиус ≥30 мм) и затертыми раковинами
• Температура поверхности: ≥+5°C

5.2. Наплавление рулонного материала

Наплавление вертикальной гидроизоляции выполняется снизу вверх. Полотнища раскатываются вертикально (вдоль высоты стены). Параметры наплавления:

• Температура разогрева покровного слоя: 140-160°C
• Расстояние горелки от материала: 150-200 мм
• Угол наклона горелки: 30-45° к поверхности
• Индикатор качества: вытекание битумного валика 5-10 мм

5.3. Устройство защитного слоя

Защита гидроизоляции от механических повреждений при обратной засыпке обязательна (СП 28.13330.2017, п. 5.3.8). Варианты:

• Профилированная мембрана PLANTER Geo (ТехноНИКОЛЬ) — обеспечивает защиту и дренаж
• Экструзионный пенополистирол XPS CARBON — защита + теплоизоляция
• Прижимная стенка из кирпича (120 мм) — для особо ответственных сооружений
• Плоский асбестоцементный лист — бюджетный вариант

6. Гидроизоляция фундаментной плиты

Гидроизоляция фундаментной плиты выполняется по бетонной подготовке (СП 28.13330.2017, п. 5.3.3):

1. Бетонная подготовка толщиной 100 мм (класс бетона B7,5)
2. Огрунтовка праймером
3. Укладка гидроизоляции в 1-2 слоя (Техноэласт ЭПП) с нахлестами 100/150 мм
4. Защитная цементно-песчаная стяжка толщиной 30-50 мм (опционально)
5. Укладка арматурного каркаса и бетонирование плиты

Гидроизоляция под плитой должна выступать за ее габариты на 100-150 мм для последующей стыковки с вертикальной гидроизоляцией.

7. Узлы и детали гидроизоляции

7.1. Сопряжение горизонтальной и вертикальной гидроизоляции

Стык горизонтальной и вертикальной гидроизоляции — критический узел. Выполняется с перехлестом не менее 200 мм. Горизонтальная гидроизоляция заводится на вертикальную поверхность на высоту не менее 300 мм. Стык дополнительно усиливается полосой материала шириной 400 мм.

7.2. Деформационные швы

В местах деформационных швов гидроизоляция усиливается компенсаторами. Конструкция узла по СП 28.13330.2017, п. 5.3.10:

• Укладка дополнительного слоя гидроизоляции шириной 500 мм (по 250 мм от оси шва)
• Устройство компенсационной петли (свободная укладка полосы без приклеивания к основанию на ширине 200 мм)
• Заполнение шва эластичным герметиком (полиуретановым или тиоколовым)

7.3. Ввод коммуникаций

Герметизация ввода коммуникаций через гидроизоляцию выполняется с применением:

• Гидрошпонок (для труб диаметром >100 мм)
• Битумно-полимерных герметиков (для труб диаметром ≤100 мм)
• Дополнительного слоя гидроизоляции с обжатием хомутом

8. Расчет расхода материалов на гидроизоляцию фундамента

Формула расчета площади вертикальной гидроизоляции:

Формула расчета площади горизонтальной гидроизоляции:

Пример расчета для фундамента 12×20 м, глубина заложения 3,5 м, УГВ на глубине 1,5 м (категория III):

9. Контроль качества гидроизоляции фундамента

10. Типовые ошибки при устройстве гидроизоляции фундамента

1. Недостаточная подготовка основания: наплавление на влажный или загрязненный бетон приводит к отслоению гидроизоляции
2. Отсутствие защитного слоя: повреждение гидроизоляции при обратной засыпке грунта — наиболее частая причина протечек
3. Некачественная проварка швов: экономия газа приводит к непроклею и образованию каналов для воды
4. Отсутствие галтелей в углах: резкий перегиб материала вызывает образование трещин
5. Недостаточный перехлест горизонтальной и вертикальной изоляции: критический узел, требующий усиления
6. Применение окисленных битумов (Бикрост) в условиях напорных вод: недостаточная эластичность и долговечность
