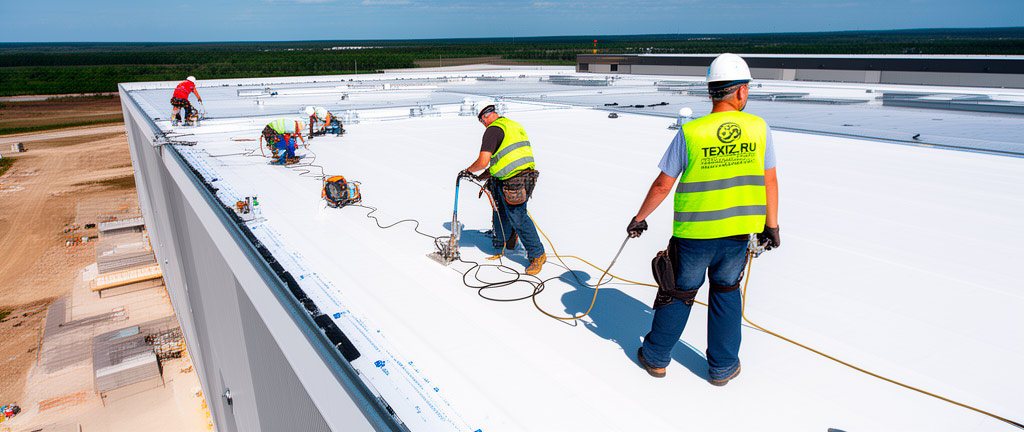

Устройство кровли из ТПО мембраны: технология монтажа, сварка, контроль качества
Как правильно выполнить устройство кровли из ТПО мембраны: технология монтажа, сварка горячим воздухом и контроль качества швов?
Устройство кровли из ТПО мембраны включает подготовку основания, укладку и фиксацию мембранного ковра, сварку полотнищ горячим воздухом при температуре 300–450 °C с формированием нахлёсточного шва шириной 40–120 мм, а также обязательный поэтапный контроль качества: визуальный осмотр, испытание шва щупом, вакуумно-пузырьковый метод и испытание на отрыв (прочность шва ≥ 90 % от прочности основного материала). Работы регламентируются СП 17.13330.2017, ГОСТ 56707-2015 и СТО 72746455-4.1.1-2018.
1. Подготовка основания под укладку ТПО мембраны
1.1. Требования к несущему основанию
Согласно СП 17.13330.2017 (п. 5.1.2–5.1.6), основание под кровельный ковёр из полимерной мембраны должно удовлетворять следующим требованиям:
- Ровность: отклонение от плоскости не более 5 мм на 2-метровой рейке (СП 71.13330.2017, п. 5.1.3). Количество неровностей плавного очертания — не более двух на 4 м².
- Влажность: для цементно-песчаной стяжки — не более 4 % по массе; для сборных железобетонных плит — не более 6 %; для монолитного бетона — не более 4 % (измерение влагомером или карбидным методом по ГОСТ 12730.5-2018).
- Прочность: прочность стяжки на сжатие — не ниже М150 (B12,5); прочность на отрыв поверхностного слоя — не менее 0,5 МПа (измерение методом pull-off по ГОСТ 28574-2014).
- Уклоны: минимальный уклон к воронкам — 1,5 % (СП 17.13330.2017, п. 4.7); в ендовах — 1,0 %.
- Чистота: основание должно быть обеспылено, очищено от масляных пятен, строительного мусора и наледи.
1.2. Устройство пароизоляции и теплоизоляции
Пароизоляционный слой выполняется из битумно-полимерных материалов (Унифлекс, Биполь) или полиэтиленовой плёнки толщиной ≥ 200 мкм с проклейкой нахлёстов. Сопротивление паропроницанию пароизоляции должно быть не менее требуемого по СП 50.13330.2012:
Rvp ≥ (eint − E) · Rn / (E − eext),
где eint, eext — парциальное давление водяного пара внутреннего и наружного воздуха, Па; E — давление насыщенного пара при температуре в плоскости возможной конденсации, Па; Rn — сопротивление паропроницанию вышележащих слоёв, м²·ч·Па/мг.
Теплоизоляционный слой выполняется из минераловатных плит (плотность 120–180 кг/м³, прочность на сжатие при 10 % деформации ≥ 45 кПа) или экструзионного пенополистирола XPS (плотность 28–35 кг/м³, прочность на сжатие ≥ 250 кПа). Плиты укладываются вразбежку с перекрытием швов не менее чем на 150 мм.
2. Способы крепления ТПО мембраны
2.1. Механическое крепление
Основной способ для армированных мембран Logicroof P. Крепление осуществляется телескопическими крепежами (анкер + тарельчатый держатель) в шов нахлёста. Расчёт количества крепежей производится по СП 20.13330.2016:
n ≥ wp · γf / Nd,
где n — количество крепежей на 1 м²; wp — расчётное пиковое ветровое давление, Па; γf = 1,4 — коэффициент надёжности по нагрузке; Nd — расчётное сопротивление крепежа выдёргиванию, Н.
| Зона кровли | Высота здания, м | Количество крепежей, шт./м² | Шаг крепежа в шве, мм |
|---|---|---|---|
| Рядовая | ≤ 10 | 3–4 | 300–400 |
| Рядовая | 10–25 | 4–6 | 200–300 |
| Рядовая | 25–50 | 6–8 | 150–200 |
| Краевая (1,5 м от края) | ≤ 10 | 6–8 | 150–200 |
| Краевая | 10–25 | 8–10 | 120–150 |
| Краевая | 25–50 | 10–12 | 100–120 |
| Угловая (3 × 3 м) | Любая | 12–15 | 80–100 |
2.2. Балластное крепление
Пригруз из гравия фракции 20–40 мм или тротуарной плитки. Масса балласта определяется расчётом: mбалл ≥ wp · γf / g. Минимальная толщина гравийного слоя — 50 мм (масса ≥ 80 кг/м²). Между мембраной и балластом укладывается защитный слой геотекстиля плотностью ≥ 300 г/м².
2.3. Клеевое крепление
Применяется для участков, где механическое крепление невозможно (примыкания к существующим конструкциям, ремонт). Используется полиуретановый клей ТехноНИКОЛЬ № 5X или контактный клей на основе синтетического каучука. Площадь приклейки — не менее 30 % от площади полотнища. Прочность клеевого соединения на отрыв — не менее 0,2 МПа через 24 ч.
3. Технология сварки ТПО мембран горячим воздухом
3.1. Физические основы сварки
Сварка ТПО мембран основана на диффузионном механизме: при нагреве до температуры вязкотекучего состояния (T > Tm полипропиленовой матрицы ≈ 160–170 °C) полимерные цепи приобретают сегментальную подвижность и взаимно диффундируют через границу раздела. Глубина взаимной диффузии δ определяется соотношением: δ ≈ √(2Dτ), где D — коэффициент самодиффузии расплава (D ≈ 10⁻¹⁰–10⁻¹¹ м²/с при 350 °C), τ — время контакта в расплавленном состоянии (τ ≈ 1–3 с). При δ ≥ 5–10 нм (сопоставимо с радиусом инерции макромолекулы Rg ≈ 10–20 нм) формируется прочное сварное соединение.
3.2. Оборудование для сварки
| Тип оборудования | Модель (пример) | Назначение | Параметры |
|---|---|---|---|
| Автомат горячего воздуха | Leister Varimat V2 | Сварка прямолинейных швов | T = 100–620 °C, v = 0,5–8,0 м/мин, ширина шва 20/30/40 мм |
| Ручной фен | Leister Triac ST | Сварка узлов, примыканий | T = 20–650 °C, расход воздуха 230 л/мин |
| Прикаточный ролик | Leister 40 мм, силиконовый | Прикатка шва после сварки | Ширина 40 мм, давление ≥ 3 кг/см |
| Щуп для контроля шва | — | Проверка сплошности шва | Толщина наконечника 0,5 мм |
3.3. Параметры сварки
| Параметр | Logicroof P | Sintfoil | Допуск |
|---|---|---|---|
| Температура воздуха на сопле, °C | 350–450 | 300–400 | ± 10 |
| Скорость сварки автоматом, м/мин | 2,0–3,5 | 1,5–2,5 | ± 0,2 |
| Ширина сварного шва, мм | 40 (min 30) | 40 (min 30) | +5 / −0 |
| Ширина нахлёста, мм | 120 (min 80) | 120 (min 80) | +10 / −0 |
| Давление прикаточного ролика, Н | 40–60 | 30–50 | ± 5 |
3.4. Технологическая последовательность сварки
- Раскладка полотнищ с нахлёстом 120 мм. Выдержка в расправленном состоянии не менее 30 мин при T > +5 °C для релаксации напряжений.
- Пробная сварка на образцах 300 × 300 мм. Проверка режима: шов должен разрушаться по основному материалу, а не по шву. Корректировка температуры и скорости.
- Сварка автоматом прямолинейных швов. Сопло автомата вводится в нахлёст на глубину 30–40 мм. Разогретые поверхности немедленно прижимаются прикаточными роликами.
- Сварка Т-образных пересечений — подварка угла ручным феном с формированием плавного скругления (заплавление «усов»).
- Сварка узлов примыканий ручным феном с насадкой 20 мм. Нагрев обеих поверхностей до появления глянцевого блеска, немедленная прикатка силиконовым роликом.
- Установка заплат на места механических креплений (для неармированных мембран) — круглая заплата диаметром ≥ 100 мм, привариваемая по контуру.
3.5. Особенности сварки в различных погодных условиях
Согласно СТО 72746455-4.1.1-2018, сварка ТПО мембран допускается при температуре окружающего воздуха от −15 °C до +40 °C. При температуре ниже +5 °C требуется:
- Предварительный подогрев зоны шва ручным феном до +15…+20 °C;
- Снижение скорости сварки на 20–30 %;
- Увеличение температуры воздуха на сопле на 20–30 °C;
- Защита зоны сварки от ветра (скорость ветра не более 8 м/с).
При температуре выше +35 °C необходимо учитывать повышенную пластичность мембраны и избегать натяжения полотнищ.
4. Контроль качества сварных швов
4.1. Визуальный контроль (100 % швов)
Проверяется: равномерность ширины шва (отклонение не более ± 5 мм); наличие глянцевого валика расплава по краю шва (признак правильной температуры); отсутствие складок, вздутий, непроваров, прожогов; цвет шва — равномерный, без потемнения (признак перегрева) и без матовости (признак недогрева).
4.2. Инструментальный контроль щупом (100 % швов)
Металлический щуп с закруглённым наконечником толщиной 0,5 мм проводится по краю шва. Щуп не должен проникать в шов на глубину более 2 мм. Обнаруженные непровары маркируются и подвариваются ручным феном с наложением заплаты шириной не менее 100 мм.
4.3. Вакуумно-пузырьковый метод (выборочно, 5 % длины швов)
На контролируемый участок шва наносится мыльный раствор, устанавливается вакуумная камера, создаётся разрежение P = 20–25 кПа. Появление пузырьков свидетельствует о сквозном дефекте. Метод регламентирован ГОСТ 56707-2015, приложение В.
4.4. Испытание на отрыв ( peel test ) — выборочно, 3 образца на 500 м²
Из шва вырезается образец шириной 50 мм, испытывается на разрывной машине со скоростью 100 мм/мин (ГОСТ 31899-2-2012). Критерии приёмки:
- Прочность шва на отрыв (peel strength) — не менее 3,0 Н/мм (150 Н/50 мм);
- Характер разрушения — котезионный (по материалу), а не адгезионный (по шву);
- При адгезионном характере разрушения прочность должна быть не менее 90 % от прочности основного материала.
4.5. Испытание на водонепроницаемость (сплошной контроль)
После завершения монтажа кровля испытывается на водонепроницаемость путём залива воды на 48 ч (СП 70.13330.2012, п. 5.2.7) или методом искрового дефектоскопа (высоковольтный разряд 5–10 кВ/мм толщины). Отсутствие протечек и электрических пробоев подтверждает герметичность ковра.
5. Устройство узлов и примыканий
5.1. Примыкание к парапету
Мембрана заводится на вертикальную поверхность на высоту не менее 150 мм от уровня кровельного ковра (СП 17.13330.2017, п. 5.4.3). Верхний край фиксируется краевой рейкой с герметизацией полиуретановым герметиком. Внутренний угол усиливается дополнительным слоем Sintfoil с перекрытием 150 мм в каждую сторону.
5.2. Водоприёмная воронка
Воронка устанавливается в пониженном участке кровли. Мембрана заводится на фланец воронки, фиксируется прижимным кольцом. Дополнительный слой Sintfoil размером 500 × 500 мм приваривается вокруг воронки. Уклон в зоне воронки — не менее 2 % на расстоянии 1 м.
5.3. Деформационный шов
Компенсация подвижек до 50 мм обеспечивается петлевым компенсатором из Sintfoil. Ширина петли — не менее 200 мм. Компенсатор приваривается к основному ковру с двух сторон шва. Внутренняя полость заполняется упругим утеплителем (минеральная вата плотностью 30–50 кг/м³).
5.4. Проходка труб и инженерного оборудования
Из Sintfoil изготавливается фартук, плотно облегающий трубу. Фартук приваривается к основному ковру. Верхний край фиксируется хомутом из нержавеющей стали с герметизацией. Высота заведения мембраны на трубу — не менее 150 мм.
6. Требования безопасности при производстве работ
Работы выполняются в соответствии с СП 49.13330.2010 «Безопасность труда в строительстве» и СНиП 12-03-2001 «Безопасность труда в строительстве. Часть 1». Основные требования:
- Работники должны быть обеспечены СИЗ: каска, спецодежда, обувь с нескользящей подошвой, защитные очки при сварке;
- При работе с горячим воздухом (T > 300 °C) — термостойкие перчатки;
- Ограждение перепадов высот более 1,3 м (СП 49.13330.2010, п. 6.2);
- Запрет производства работ при грозе, гололёде, скорости ветра более 15 м/с;
- Наличие пожарного инвентаря (огнетушитель ОП-5, ящик с песком) в зоне сварки.
7. Нормативные документы
- СП 17.13330.2017 «Кровли. Актуализированная редакция СНиП II-26-76»
- СП 20.13330.2016 «Нагрузки и воздействия. Актуализированная редакция СНиП 2.01.07-85*»
- СП 50.13330.2012 «Тепловая защита зданий»
- СП 70.13330.2012 «Несущие и ограждающие конструкции»
- СП 71.13330.2017 «Изоляционные и отделочные покрытия»
- СП 49.13330.2010 «Безопасность труда в строительстве»
- СНиП 12-03-2001 «Безопасность труда в строительстве. Часть 1»
- ГОСТ 56707-2015 «Материалы кровельные и гидроизоляционные полимерные термопластичные. ОТУ»
- ГОСТ 31899-2-2012 «Материалы кровельные и гидроизоляционные полимерные. Метод определения прочности при растяжении»
- ГОСТ 2678-94 «Материалы рулонные кровельные и гидроизоляционные. Методы испытаний»
- ГОСТ 12730.5-2018 «Бетоны. Методы определения влажности»
- ГОСТ 28574-2014 «Защита от коррозии в строительстве. Методы испытаний адгезии»
- СТО 72746455-4.1.1-2018 «Кровли с водоизоляционным ковром из полимерных мембран. Правила проектирования и устройства» (ТехноНИКОЛЬ)
- Руководство по монтажу однослойных кровель из полимерных мембран (ТехноНИКОЛЬ, 2022)
Заключение
Качественное устройство кровли из ТПО мембраны требует строгого соблюдения технологической дисциплины на всех этапах: от подготовки основания до финального контроля герметичности. Ключевыми факторами, определяющими долговечность кровельного ковра, являются: правильный выбор параметров сварки (температура 300–450 °C, скорость 1,5–3,5 м/мин в зависимости от типа мембраны), достаточное количество механических креплений (3–15 шт./м² в зависимости от ветровой зоны), качественное исполнение узлов примыканий с использованием неармированной мембраны Sintfoil и обязательный трёхступенчатый контроль сварных швов (визуальный, щупом, на отрыв). Соблюдение требований СП 17.13330.2017 и СТО 72746455-4.1.1-2018 в сочетании с применением сертифицированных материалов ТехноНИКОЛЬ и профессионального сварочного оборудования Leister обеспечивает расчётный срок службы кровли не менее 30 лет.
