Технология инъектирования бетонных конструкций: расчет расхода состава, давление нагнетания

1. Подготовительный этап: диагностика и классификация дефектов

До начала проектирования инъекционных работ необходимо выполнить детальное обследование конструкции в соответствии с ГОСТ 31937-2011 «Здания и сооружения. Правила обследования и мониторинга технического состояния». Обследование включает:

• Визуальный осмотр с фиксацией всех видимых дефектов (трещин, раковин, следов фильтрации, высолов)
• Инструментальное измерение ширины раскрытия трещин (микроскоп МПБ-2, щуп измерительный по ГОСТ 427-75)
• Определение глубины трещин ультразвуковым методом (ГОСТ 17624-2012) или методом кернового отбора
• Оценку водопритока: измерение расхода фильтрующейся воды (мерный сосуд, секундомер)
• Определение прочности бетона методами неразрушающего контроля (ГОСТ 22690-2015)
• Оценку карбонизации и коррозионного состояния арматуры (фенолфталеиновая проба, потенциометрический метод по ГОСТ 31383-2008)

По результатам обследования составляется дефектная ведомость и карта дефектов с привязкой к осям и отметкам конструкции. Каждому дефекту присваивается категория в соответствии с классификацией СП 28.13330.2017 (приложение Ж):

2. Расчет расхода инъекционного состава

Расчет расхода инъекционного состава является критически важным этапом проектирования, определяющим как экономическую эффективность работ, так и их технический результат. Недостаточный объем состава приводит к неполному заполнению пустот и сохранению фильтрации; избыточный — к неоправданному перерасходу материала и риску гидроразрыва конструкции.

2.1. Теоретический объем заполняемых пустот

Теоретический объем пустот V_теор (л) определяется по формуле:

V_теор = Σ (L_i · b_i · h_i) + V_пор

где L_i — длина i-й трещины (м), b_i — средняя ширина раскрытия i-й трещины (мм), h_i — глубина i-й трещины (м), V_пор — объем пор и каверн в зоне инъектирования (л).

Для учета пористости бетона в зоне инъектирования применяется формула:

V_пор = S · t · P_откр / 100

где S — площадь зоны инъектирования (м²), t — толщина конструкции (м), P_откр — открытая пористость бетона (%), определяемая по ГОСТ 12730.4-78. Для тяжелого бетона класса B25–B40 открытая пористость составляет 8–14%.

2.2. Практический расход с учетом коэффициента потерь

Практический расход V_практ (л) определяется с учетом коэффициента потерь K_п, учитывающего:

• Заполнение тупиковых пор и капилляров, не участвующих в фильтрации
• Потери состава в инъекционном оборудовании (шланги, насос)
• Утечки через неплотности при обжатии пакеров
• Фильтрацию состава в грунт за обделкой (для подземных сооружений)

V_практ = V_теор · K_п

Значения коэффициента потерь K_п в зависимости от типа конструкции и характера дефекта:

2.3. Пример расчета

Исходные данные: монолитная железобетонная стена подвала толщиной 300 мм, класс бетона B25 (W6). Выявлена сквозная трещина длиной 2,5 м, средней шириной раскрытия 0,8 мм, с капиллярной фильтрацией. Применяется состав Logicbase Inject PU-G.

Теоретический объем: V_теор = 2,5 · 0,8 · 0,3 = 0,6 л

Дополнительный объем на пористость (зона 0,5 м в каждую сторону от трещины, P_откр = 12%): V_пор = (1,0 · 2,5) · 0,3 · 12 / 100 = 0,09 л

Суммарный теоретический объем: V_теор = 0,6 + 0,09 = 0,69 л

Практический расход (K_п = 1,8): V_практ = 0,69 · 1,8 ≈ 1,24 л

С учетом рекомендуемого запаса 10%: V_заказ = 1,24 · 1,1 ≈ 1,4 л

3. Расчет давления нагнетания

Давление нагнетания является одним из наиболее ответственных параметров инъектирования. Недостаточное давление не обеспечивает заполнения микротрещин и капилляров; избыточное давление может привести к гидроразрыву конструкции, раскрытию существующих трещин или отслоению защитного слоя бетона.

3.1. Предельно допустимое давление

Согласно СП 72.13330.2016 (п. 7.4.8), давление нагнетания не должно превышать 0,5–0,7 от расчетного сопротивления бетона растяжению R_bt. Предельно допустимое давление P_max (МПа) определяется по формуле:

P_max = 0,6 · R_bt · k_усл

где R_bt — расчетное сопротивление бетона осевому растяжению (МПа) по СП 63.13330.2018 (табл. 6.7), k_усл — коэффициент условий работы, учитывающий состояние конструкции.

Значения R_bt для различных классов бетона:

Коэффициент условий работы k_усл принимается:

• k_усл = 1,0 — для новых конструкций без дефектов
• k_усл = 0,8 — для конструкций с трещинами и признаками коррозии
• k_усл = 0,6 — для конструкций со значительными повреждениями
• k_усл = 0,4 — для аварийных конструкций (после усиления)

3.2. Минимально необходимое давление

Минимальное давление нагнетания P_min (МПа) должно преодолевать гидростатическое давление воды в трещине и гидравлическое сопротивление течению состава:

P_min = P_гидр + ΔP_вязк

где P_гидр — гидростатическое давление воды на глубине инъектирования (МПа), ΔP_вязк — потери давления на вязкое трение (МПа).

Гидростатическое давление: P_гидр = ρ · g · H · 10⁻⁶, где ρ = 1000 кг/м³, g = 9,81 м/с², H — глубина от уровня грунтовых вод (м).

Потери на вязкое трение для ламинарного течения в трещине (уравнение Пуазейля для плоской щели):

ΔP_вязк = 12 · μ · L · Q / (w · b³)

где μ — динамическая вязкость состава (Па·с), L — длина пути фильтрации (м), Q — расход состава (м³/с), w — протяженность трещины в направлении, перпендикулярном течению (м), b — ширина раскрытия трещины (м).

3.3. Рекомендуемые диапазоны давления

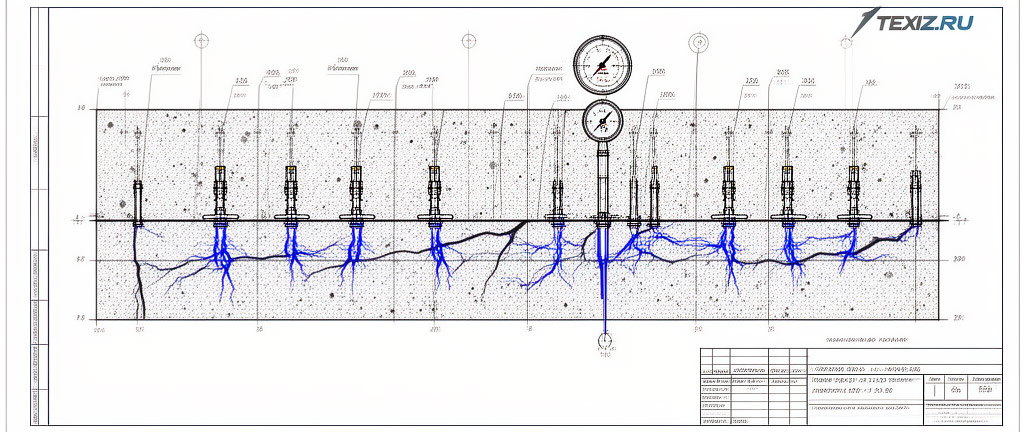

4. Схема расположения пакеров

Пакер (инъектор) — устройство, устанавливаемое в пробуренный шпур и обеспечивающее герметичную подачу инъекционного состава в конструкцию. Корректное проектирование схемы расположения пакеров определяет равномерность и полноту заполнения дефектной зоны.

4.1. Типы пакеров и их выбор

4.2. Расчет шага пакеров

Шаг установки пакеров L_пак (мм) определяется по эмпирической формуле, учитывающей ширину раскрытия трещины и вязкость состава:

L_пак = 100 + 500 · b / √μ

где b — ширина раскрытия трещины (мм), μ — динамическая вязкость состава (мПа·с).

Практические рекомендации по шагу пакеров:

4.3. Геометрия бурения шпуров

Шпуры под пакеры бурятся с соблюдением следующих геометрических параметров:

• Угол наклона к поверхности: 45° ± 5° для трещин, перпендикулярных поверхности; 30–60° для наклонных трещин (шпур должен пересекать трещину под углом, близким к 90°)
• Глубина бурения: 1/2 – 2/3 толщины конструкции, но не менее 50 мм от противоположной поверхности
• Диаметр шпура: на 2–4 мм больше диаметра пакера (для обеспечения обжатия)
• Расположение относительно трещины: в шахматном порядке с двух сторон трещины на расстоянии 50–100 мм от ее оси

4.4. Схемы расположения пакеров для типовых случаев

Схема 1. Вертикальная трещина в стене: пакеры устанавливаются с двух сторон трещины в шахматном порядке. Нижний пакер располагается на расстоянии 100–150 мм от пола. Инъектирование начинается с нижнего пакера и ведется последовательно снизу вверх. Переход к следующему пакеру осуществляется после появления состава в вышерасположенном пакере (контроль заполнения).

Схема 2. Холодный шов бетонирования: пакеры устанавливаются в один ряд непосредственно по оси шва с шагом 200–300 мм. При толщине конструкции более 400 мм рекомендуется двухрядное расположение пакеров с двух сторон конструкции в шахматном порядке.

Схема 3. Отсечная гидроизоляция стены: пакеры устанавливаются в один или два горизонтальных ряда. При однорядной схеме шпуры бурятся под углом 15–30° к горизонтали с понижением внутрь стены. При двухрядной схеме ряды смещаются по высоте на 50–80 мм, шпуры бурятся встречно-наклонно. Шаг пакеров в ряду — 100–150 мм.

Схема 4. Инъектирование узла примыкания «стена–пол»: пакеры устанавливаются в два ряда: первый ряд — в стену под углом 45° на расстоянии 100–150 мм от пола; второй ряд — в пол под углом 45° на расстоянии 100–150 мм от стены. Шаг пакеров в обоих рядах — 200–300 мм.

5. Технологическая последовательность инъектирования

1. Подготовка поверхности: очистка зоны инъектирования от грязи, масел, высолов; при необходимости — разделка трещины (расшивка) на глубину 10–20 мм и ширину 15–25 мм с последующей зачеканкой ремонтным составом (Logicbase Repair или аналог) для предотвращения вытекания инъекционного состава на поверхность.
2. Разметка и бурение шпуров: в соответствии с проектной схемой расположения пакеров. Бурение производится перфоратором с режимом безударного сверления на последних 10–15 мм глубины для предотвращения забивания шпура буровой мелочью.
3. Продувка и промывка шпуров: сжатым воздухом (давление 0,4–0,6 МПа) и, при необходимости, водой для удаления буровой мелочи. При использовании полиуретановых составов шпуры должны быть тщательно осушены (избыток воды приводит к преждевременной реакции).
4. Установка пакеров: пакер вставляется в шпур и фиксируется затяжкой гайки (разжимной пакер) или забивкой (анкерный пакер). Герметичность установки проверяется подачей сжатого воздуха или воды под давлением 0,2–0,3 МПа.
5. Приготовление инъекционного состава: строго в соответствии с инструкцией производителя. Для многокомпонентных составов (Logicbase Inject A) — последовательное смешивание компонентов с контролем температуры смеси (не выше +25 °C для предотвращения преждевременной полимеризации).
6. Инъектирование: подача состава насосом с плавным повышением давления от 0 до проектного значения. Контроль давления по манометру, контроль расхода по мерной емкости или расходомеру. Критерий завершения инъектирования в пакер: падение расхода до значений менее 0,05 л/мин при постоянном давлении, либо появление состава в соседнем контрольном пакере.
7. Выдержка и демонтаж пакеров: после завершения инъектирования пакеры оставляются в конструкции на время отверждения состава (не менее 24 часов для акрилатных гелей, не менее 2 часов для полиуретановых составов). Затем выступающие части пакеров срезаются заподлицо с поверхностью, места срезов заделываются ремонтным составом.
8. Контроль качества: визуальный осмотр на отсутствие фильтрации через 24–72 часа после инъектирования; при необходимости — контрольное бурение и испытание на водонепроницаемость по ГОСТ 12730.5-2018.

6. Оборудование для инъектирования

7. Нормативная база

• СП 28.13330.2017 «Защита строительных конструкций от коррозии» (актуализированная редакция СНиП 2.03.11-85)
• СП 72.13330.2016 «Защита строительных конструкций и сооружений от коррозии» (актуализированная редакция СНиП 3.04.03-85)
• СП 63.13330.2018 «Бетонные и железобетонные конструкции. Основные положения» (актуализированная редакция СНиП 52-01-2003)
• СП 70.13330.2012 «Несущие и ограждающие конструкции» (актуализированная редакция СНиП 3.03.01-87)
• ГОСТ 31937-2011 «Здания и сооружения. Правила обследования и мониторинга технического состояния»
• ГОСТ 33762-2016 «Материалы для защиты бетонных и железобетонных конструкций. Общие технические требования»
• ГОСТ 17624-2012 «Бетоны. Ультразвуковой метод определения прочности»
• ГОСТ 22690-2015 «Бетоны. Определение прочности механическими методами неразрушающего контроля»
• ГОСТ 12730.4-78 «Бетоны. Методы определения показателей пористости»
• ГОСТ 12730.5-2018 «Бетоны. Методы определения водонепроницаемости»
• ГОСТ 31383-2008 «Защита бетонных и железобетонных конструкций от коррозии. Методы испытаний»
• ГОСТ 427-75 «Линейки измерительные металлические. Технические условия»
• СТО 72746455-4.3.1-2019 «Инъекционная гидроизоляция строительных конструкций с применением материалов ТехноНИКОЛЬ»
• EN 1504-5:2013 «Products and systems for the protection and repair of concrete structures — Injection»
