Вопрос: Какие технологии инъекционной гидроизоляции существуют на современном рынке, в чем принципиальные отличия акрилатных и полиуретановых составов линейки Logicbase Inject, и как выбрать оптимальный материал для конкретных условий эксплуатации?
Краткий ответ: Инъекционная гидроизоляция — метод восстановления и создания водонепроницаемости строительных конструкций путем нагнетания специальных составов под давлением в тело конструкции, швы, трещины и пустоты. Линейка Logicbase Inject (производство ТехноНИКОЛЬ) включает акрилатные составы на основе полиакрилатных гелей (Logicbase Inject A) и полиуретановые составы (Logicbase Inject PU) — инъекционные смолы с различной реакционной способностью и кинетикой вспенивания. Выбор состава определяется типом конструкции, характером дефекта, наличием напорных вод и требуемой долговечностью.
1. Физические основы метода инъекционной гидроизоляции
Инъекционная гидроизоляция базируется на принудительном заполнении пор, капилляров, трещин и пустот в бетонных, кирпичных и каменных конструкциях специальными составами, которые после отверждения образуют водонепроницаемый барьер. В отличие от обмазочной или оклеечной гидроизоляции, инъекционный метод позволяет устранить фильтрацию воды непосредственно в толще конструкции, а не только на ее поверхности.
Физический принцип метода описывается законом Дарси для фильтрации жидкости в пористой среде:
Q = kф · A · (ΔP / L)
где Q — расход фильтрата (м³/с), kф — коэффициент фильтрации (м/с), A — площадь поперечного сечения (м²), ΔP — перепад давления (Па), L — толщина конструкции (м).
Задача инъектирования — снизить коэффициент фильтрации kф до значений, соответствующих водонепроницаемости конструкции. Согласно СП 28.13330.2017 «Защита строительных конструкций от коррозии», марка бетона по водонепроницаемости W6 соответствует коэффициенту фильтрации не более 2·10⁻¹⁰ м/с, W8 — не более 1·10⁻¹⁰ м/с, W12 — не более 6·10⁻¹¹ м/с.
2. Классификация инъекционных составов
Современные инъекционные составы классифицируются по химической основе, механизму отверждения и функциональному назначению. В соответствии с ГОСТ 33762-2016 «Материалы для защиты бетонных и железобетонных конструкций» и европейским стандартом EN 1504-5, выделяют следующие основные группы:
| Группа составов | Химическая основа | Механизм отверждения | Основное назначение |
|---|---|---|---|
| Акрилатные гели | Полиакрилаты (сополимеры акриловой кислоты и акриламида) | Радикальная полимеризация с образованием эластичного гидрогеля | Гидроизоляция швов, отсечная гидроизоляция, тампонирование трещин с подвижкой |
| Полиуретановые смолы (однокомпонентные) | Изоцианатные форполимеры | Реакция с водой с образованием полимочевины и выделением CO₂ (вспенивание) | Аварийная остановка активных течей, заполнение крупных пустот |
| Полиуретановые смолы (двухкомпонентные) | Полиол + изоцианат | Реакция полиприсоединения без вспенивания | Силовое склеивание трещин, усиление конструкций |
| Эпоксидные смолы | Эпоксидные олигомеры + аминные отвердители | Поликонденсация с образованием жесткой сетчатой структуры | Конструкционное усиление, инъектирование сухих трещин |
| Микроцементы | Тонкодисперсные цементы (d95 < 16 мкм) | Гидратация цементных минералов | Заполнение крупных пустот, гравитационное инъектирование |
3. Линейка Logicbase Inject: обзор продуктов
Линейка Logicbase Inject производства ТехноНИКОЛЬ представляет собой комплексную систему материалов для инъекционной гидроизоляции, разработанную в соответствии с требованиями ГОСТ 33762-2016 и СТО 72746455-4.3.1-2019. Система включает акрилатные и полиуретановые составы, а также вспомогательные материалы для подготовки и проведения инъекционных работ.
3.1. Logicbase Inject A — акрилатный инъекционный состав
Logicbase Inject A представляет собой четырехкомпонентную систему на основе акрилатных полимеров, образующую после отверждения эластичный гидрогель с высокими водозапорными свойствами. Состав компонентов:
- Компонент А: водный раствор акрилатных мономеров и сшивающих агентов
- Компонент Б: инициатор полимеризации (персульфатная система)
- Компонент В: ускоритель (аминосодержащий катализатор)
- Компонент Г: ингибитор (замедлитель реакции для регулирования времени гелеобразования)
Ключевые технические характеристики Logicbase Inject A:
| Параметр | Значение | Метод испытания |
|---|---|---|
| Вязкость смеси (до полимеризации) | 3–8 мПа·с | ГОСТ 33762-2016, п. 7.4 |
| Время гелеобразования (регулируемое) | 30 с – 60 мин | ГОСТ 33762-2016, п. 7.8 |
| Прочность на разрыв (отвержденный гель) | 0,3–0,8 МПа | ГОСТ 270-75 |
| Относительное удлинение при разрыве | 200–500% | ГОСТ 270-75 |
| Степень набухания в воде | до 50% | ГОСТ 33762-2016, п. 7.12 |
| Адгезия к бетону (сухая поверхность) | 0,5–1,0 МПа | ГОСТ 33762-2016, п. 7.6 |
| Адгезия к бетону (влажная поверхность) | 0,4–0,8 МПа | ГОСТ 33762-2016, п. 7.6 |
| Температура применения | +5…+40 °C | — |
3.2. Logicbase Inject PU — полиуретановые инъекционные составы
Линейка полиуретановых составов Logicbase Inject PU включает несколько модификаций, различающихся по реакционной способности и кратности вспенивания:
| Продукт | Тип | Время реакции | Кратность вспенивания | Назначение |
|---|---|---|---|---|
| Logicbase Inject PU-S | Однокомпонентный, медленный | 60–180 с | 2–5 | Гидроизоляция швов и трещин с малым водопритоком |
| Logicbase Inject PU-F | Однокомпонентный, быстрый | 10–60 с | 20–40 | Аварийная остановка активных течей |
| Logicbase Inject PU-G | Однокомпонентный, гель | 30–120 с | 1–3 | Тампонирование микротрещин, отсечная гидроизоляция |
| Logicbase Inject PU-R | Двухкомпонентный | 5–30 мин | 0 (не вспенивается) | Силовое склеивание и усиление трещин |
4. Технологические схемы инъектирования
Выбор технологической схемы инъектирования определяется типом конструкции, характером и локализацией дефекта, а также гидрогеологическими условиями. Основные схемы включают:
4.1. Инъектирование трещин в бетоне

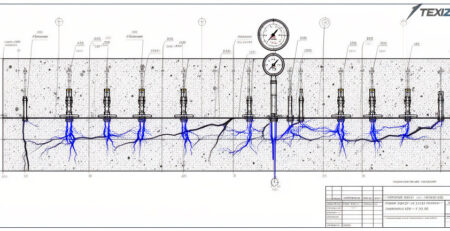

Схема реализуется путем бурения шпуров под углом 45° к плоскости трещины с двух сторон в шахматном порядке. Расстояние между шпурами определяется по формуле:
L = 0,5 · h + 100
где L — расстояние между шпурами (мм), h — глубина трещины (мм). При ширине раскрытия трещины до 0,3 мм применяются акрилатные составы (Logicbase Inject A), от 0,3 до 3 мм — полиуретановые гели (Logicbase Inject PU-G), свыше 3 мм — вспенивающиеся полиуретановые составы (Logicbase Inject PU-F).
4.2. Инъектирование холодных швов бетонирования
Холодные швы бетонирования — зоны контакта ранее уложенного и свежего бетона — являются наиболее уязвимыми для фильтрации воды. Инъектирование производится через пакеры, установленные в предварительно пробуренные шпуры с шагом 200–300 мм. Глубина бурения составляет 2/3 толщины конструкции. Для холодных швов предпочтительны акрилатные составы благодаря их способности к повторному набуханию при контакте с водой, что обеспечивает самозалечивание микротрещин.
4.3. Отсечная (капиллярная) гидроизоляция
Применяется для предотвращения капиллярного подсоса влаги в кирпичных и каменных стенах. Шпуры бурятся в один или два ряда под углом 15–30° к горизонтали с шагом 100–150 мм. Глубина бурения — не менее 2/3 толщины стены. Используются акрилатные составы с низкой вязкостью (Logicbase Inject A), обеспечивающие проникновение в капиллярно-пористую структуру кладки.
5. Сравнительный анализ акрилатных и полиуретановых составов
| Критерий | Акрилатные составы (Logicbase Inject A) | Полиуретановые составы (Logicbase Inject PU) |
|---|---|---|
| Вязкость исходной смеси | 3–8 мПа·с (сверхнизкая) | 50–500 мПа·с (низкая/средняя) |
| Проникающая способность | Высокая (трещины от 0,1 мм) | Средняя (трещины от 0,3 мм) |
| Эластичность после отверждения | Очень высокая (200–500%) | Средняя/высокая (10–100%) |
| Способность к набуханию в воде | Да (до 50%) | Нет (или минимальная) |
| Прочность на сжатие | Низкая (гель) | Высокая (до 50 МПа для PU-R) |
| Адгезия к влажному бетону | Хорошая (0,4–0,8 МПа) | Отличная (1,0–2,5 МПа) |
| Стойкость к химической агрессии | Средняя (pH 3–11) | Высокая (pH 2–13) |
| Долговечность (прогнозируемая) | 25–50 лет | 30–100 лет |
| Экологическая безопасность | Высокая (водная основа) | Средняя (содержит изоцианаты) |
6. Критерии выбора инъекционного состава
Выбор конкретного состава линейки Logicbase Inject определяется на основе анализа следующих факторов:
- Характер водопритока: при активных течах с расходом более 1 л/мин применяются быстрые полиуретановые составы (PU-F); при капиллярной фильтрации — акрилатные гели (Inject A) или полиуретановые гели (PU-G).
- Ширина раскрытия трещин: трещины до 0,3 мм — акрилатные составы; 0,3–3 мм — полиуретановые гели; свыше 3 мм — вспенивающиеся полиуретановые составы.
- Наличие динамических нагрузок: при ожидаемых подвижках конструкции (температурные деформации, осадки) предпочтительны эластичные акрилатные составы, сохраняющие герметичность при раскрытии трещин до 2–3 мм.
- Требования к прочности: при необходимости силового склеивания и восстановления несущей способности конструкции применяются двухкомпонентные полиуретановые составы (PU-R) или эпоксидные смолы.
- Химическая агрессивность среды: в условиях воздействия кислот, щелочей, нефтепродуктов предпочтительны полиуретановые составы с высокой химической стойкостью.
- Температурный режим эксплуатации: акрилатные гели сохраняют эластичность в диапазоне от -20 до +80 °C; полиуретановые составы — от -40 до +120 °C (PU-R).
7. Нормативная база
Проектирование и производство работ по инъекционной гидроизоляции регламентируется следующими нормативными документами:
- СП 28.13330.2017 «Защита строительных конструкций от коррозии» (актуализированная редакция СНиП 2.03.11-85)
- СП 72.13330.2016 «Защита строительных конструкций и сооружений от коррозии» (актуализированная редакция СНиП 3.04.03-85)
- СП 63.13330.2018 «Бетонные и железобетонные конструкции. Основные положения» (актуализированная редакция СНиП 52-01-2003)
- СП 70.13330.2012 «Несущие и ограждающие конструкции» (актуализированная редакция СНиП 3.03.01-87)
- ГОСТ 33762-2016 «Материалы для защиты бетонных и железобетонных конструкций. Общие технические требования»
- ГОСТ 32016-2012 «Материалы и системы для защиты и ремонта бетонных конструкций. Общие требования»
- ГОСТ 270-75 «Резина. Метод определения упругопрочностных свойств при растяжении»
- ГОСТ 12730.5-2018 «Бетоны. Методы определения водонепроницаемости»
- СТО 72746455-4.3.1-2019 «Инъекционная гидроизоляция строительных конструкций с применением материалов ТехноНИКОЛЬ»
- EN 1504-5:2013 «Products and systems for the protection and repair of concrete structures — Injection»
- DIN EN 14406:2004 «Products and systems for the protection and repair of concrete structures — Test methods — Determination of the expansion ratio and expansion evolution»
Заключение
Инъекционная гидроизоляция является наиболее эффективным методом восстановления водонепроницаемости строительных конструкций при невозможности или нецелесообразности применения традиционных обмазочных и оклеечных систем. Линейка Logicbase Inject производства ТехноНИКОЛЬ обеспечивает комплексное решение задач гидроизоляции — от аварийной остановки активных течей полиуретановыми составами PU-F до долговременной герметизации швов и трещин акрилатными гелями Inject A. Ключевым фактором успешного применения инъекционных технологий является корректный выбор состава на основе анализа гидрогеологических условий, характеристик конструкции и требований к долговечности, а также строгое соблюдение технологического регламента производства работ в соответствии с требованиями СП 28.13330 и СТО 72746455-4.3.1-2019.
