Утепление плоской кровли минераловатными плитами: конструктивные решения по СП 17.13330.2017
Как правильно запроектировать утепление плоской кровли минераловатными плитами по СП 17.13330.2017?

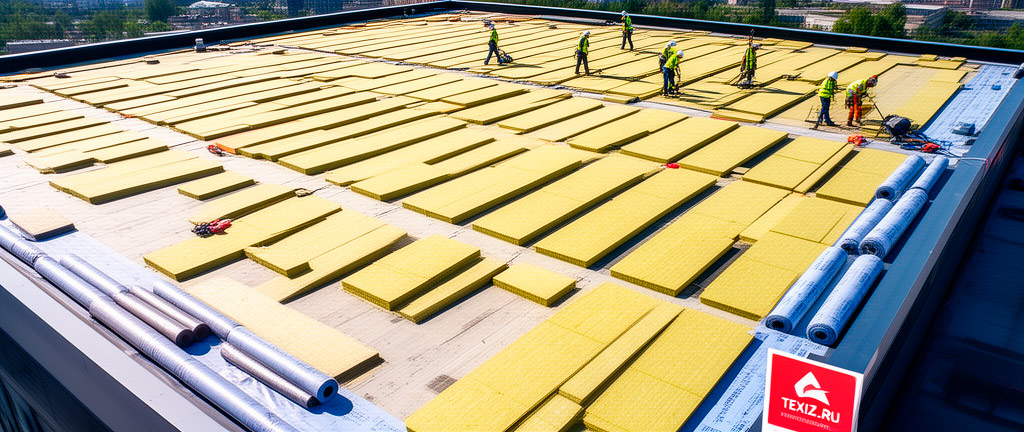

Утепление плоской кровли минераловатными плитами выполняется по двухслойной схеме: нижний слой — плиты пониженной плотности (Техноруф Н, 100–120 кг/м³), верхний слой — плиты повышенной прочности (Техноруф В, 160–190 кг/м³). Суммарная толщина утеплителя определяется теплотехническим расчетом по СП 50.13330.2024. Для климатических условий Москвы минимальная толщина составляет 200 мм (100 мм нижний + 100 мм верхний слой). Конструкция плоской кровли регламентируется СП 17.13330.2017 «Кровли» и должна обеспечивать водоотвод, пароизоляцию и механическую прочность, достаточную для восприятия эксплуатационных нагрузок.
1. Нормативная база проектирования плоских кровель
- СП 17.13330.2017 «Кровли. Актуализированная редакция СНиП II-26-76»
- СП 50.13330.2024 «Тепловая защита зданий»
- СП 20.13330.2016 «Нагрузки и воздействия»
- СП 70.13330.2012 «Несущие и ограждающие конструкции»
- ГОСТ 32314-2012 «Изделия из минеральной ваты теплоизоляционные»
- СП 2.13130.2020 «Обеспечение огнестойкости объектов защиты»
2. Классификация плоских кровель по СП 17.13330.2017
| Классификационный признак | Типы |
|---|---|
| По уклону | Плоские (уклон ≤ 12%), скатные (уклон > 12%) |
| По эксплуатации | Неэксплуатируемые, эксплуатируемые (в т.ч. зеленые, террасные, парковки) |
| По расположению утеплителя | Традиционные (утеплитель под гидроизоляцией), инверсионные (утеплитель над гидроизоляцией) |
| По способу водоотвода | С внутренним водостоком, с наружным водостоком |
| По типу гидроизоляции | Из битумно-полимерных материалов, из полимерных мембран (ПВХ, ТПО, ЭПДМ), мастичные |
3. Конструктивные слои традиционной плоской кровли
Традиционная (прямая) кровля — наиболее распространенный тип, при котором утеплитель располагается под гидроизоляционным ковром:
- Несущее основание (железобетонная плита перекрытия или профилированный стальной настил)
- Пароизоляционный слой (битумно-полимерный материал или полиэтиленовая пленка)
- Уклонообразующий слой (керамзитобетон, клиновидные плиты утеплителя или стяжка)
- Теплоизоляционный слой — минераловатные плиты Техноруф (нижний + верхний слой)
- Гидроизоляционный ковер (2 слоя битумно-полимерного материала или 1 слой ПВХ/ТПО мембраны)
- Защитный слой (гравийная засыпка, тротуарная плитка — для эксплуатируемых кровель)
4. Требования к минераловатному утеплителю для плоских кровель
| Характеристика | Нижний слой (Техноруф Н) | Верхний слой (Техноруф В) | Нормативный документ |
|---|---|---|---|
| Плотность, кг/м³ | 100–120 | 160–190 | ГОСТ 32314-2012 |
| Прочность на сжатие при 10% деформации, кПа | ≥ 30 | ≥ 60 | ГОСТ EN 826-2011 |
| Теплопроводность λ10, Вт/(м·К) | 0,038 | 0,040 | ГОСТ 7076-99 |
| Водопоглощение по объему, % | ≤ 1,5 | ≤ 1,0 | ГОСТ 32314-2012 |
| Группа горючести | НГ | НГ | ГОСТ 30244-94 |
| Содержание органических веществ, % | ≤ 4,0 | ≤ 4,5 | ГОСТ 32314-2012 |
5. Теплотехнический расчет плоской кровли
Расчет выполняется по методике СП 50.13330.2024. Для Москвы (ГСОП = 4551):
R0тр (покрытия) = 4,48 м²·°C/Вт (интерполяция по табл. 3).
Конструкция покрытия (снизу вверх):
- Ж/б плита перекрытия: δ = 220 мм, λ = 2,04 Вт/(м·К)
- Пароизоляция: δ = 2 мм, λ = 0,17 Вт/(м·К)
- Уклонообразующая стяжка (средняя толщина): δ = 50 мм, λ = 0,93 Вт/(м·К)
- Техноруф Н: δ = 100 мм, λ = 0,038 Вт/(м·К)
- Техноруф В: δ = 100 мм, λ = 0,040 Вт/(м·К)
- Гидроизоляционный ковер: δ = 5 мм, λ = 0,17 Вт/(м·К)
| Слой | δ, м | λ, Вт/(м·К) | R, м²·°C/Вт |
|---|---|---|---|
| 1/αв | — | — | 0,115 |
| Ж/б плита | 0,220 | 2,04 | 0,108 |
| Пароизоляция | 0,002 | 0,17 | 0,012 |
| Стяжка | 0,050 | 0,93 | 0,054 |
| Техноруф Н | 0,100 | 0,038 | 2,632 |
| Техноруф В | 0,100 | 0,040 | 2,500 |
| Гидроизоляция | 0,005 | 0,17 | 0,029 |
| 1/αн | — | — | 0,043 |
| ИТОГО R0 | — | — | 5,493 |
R0 = 5,49 м²·°C/Вт > R0тр = 4,48 м²·°C/Вт — условие выполняется с запасом 22,6%.
6. Инверсионная кровля: особенности применения минеральной ваты
В инверсионной кровле утеплитель располагается над гидроизоляцией. Минеральная вата в инверсионных системах применяется ограниченно из-за водопоглощения. Для инверсионных кровель рекомендуется использовать экструзионный пенополистирол (XPS) с закрытой пористостью. Однако ТехноНИКОЛЬ предлагает комбинированное решение: нижний слой — минераловатные плиты Техноруф под гидроизоляцией (традиционная схема), верхний слой — XPS над гидроизоляцией (инверсионная схема).
7. Узлы примыканий и проблемные зоны
7.1. Примыкание к парапету
В зоне примыкания к парапету толщина утеплителя должна быть увеличена на 30–50% для компенсации мостика холода. Рекомендуется устройство бортика из минераловатных плит Техноруф В высотой не менее 300 мм с заведением гидроизоляции на парапет.
7.2. Водоприемные воронки
Вокруг водоприемных воронок укладываются дополнительные слои утеплителя для компенсации понижения отметки в зоне водосбора. Уклон в радиусе 1 м от воронки должен составлять не менее 2,5% (СП 17.13330.2017, п. 5.2.5).
7.3. Деформационные швы
В зоне деформационных швов утеплитель прерывается. Шов заполняется сжимаемым утеплителем (минеральная вата плотностью 30–50 кг/м³) и перекрывается компенсатором из гидроизоляционного материала.
8. Расчет несущей способности основания под утеплитель
Согласно СП 20.13330.2016, нагрузка на покрытие включает:
- Постоянная: собственный вес кровельного пирога (ориентировочно 150–250 кг/м²)
- Временная длительная: снеговая нагрузка (для Москвы — III снеговой район, Sg = 1,5 кПа = 150 кг/м²)
- Временная кратковременная: монтажная нагрузка (100 кг/м² сосредоточенная)
Суммарная нагрузка на верхний слой утеплителя: 150 + 150 = 300 кг/м² = 3,0 кПа.
Прочность Техноруф В на сжатие: ≥ 60 кПа. Запас прочности: 60 / 3,0 = 20 — достаточный.
9. Сравнение систем утепления плоской кровли
| Параметр | Однослойная система (Техноруф Проф) | Двухслойная система (Техноруф Н + В) |
|---|---|---|
| Толщина утеплителя | 200 мм (один слой) | 100 + 100 мм (два слоя) |
| Прочность на сжатие | ≥ 50 кПа | ≥ 30 / ≥ 60 кПа |
| Перекрытие швов | Отсутствует | Разбежка швов ≥ 200 мм |
| Мостики холода | Сквозные швы | Минимизированы |
| Скорость монтажа | Выше (один слой) | Ниже (два слоя) |
| Стоимость материалов | Ниже на 10–15% | Базовый уровень |
| Рекомендуемое применение | Временные и вспомогательные здания | Капитальные здания (основное решение) |
10. Требования пожарной безопасности плоских кровель
Согласно СП 2.13130.2020 и ФЗ-123, кровельное покрытие должно иметь предел огнестойкости, соответствующий степени огнестойкости здания. Минераловатные плиты Техноруф группы НГ обеспечивают класс пожарной опасности кровли К0.
При устройстве кровли с применением открытого пламени (наплавление битумно-полимерных материалов) необходимо соблюдать следующие требования:
- Расстояние от горелки до утеплителя — не менее 300 мм
- Наличие не менее 2 огнетушителей на 1000 м² кровли
- Запрет производства работ при скорости ветра более 10 м/с
- Оформление наряда-допуска на огневые работы
Заключение
Проектирование утепления плоской кровли минераловатными плитами должно выполняться в строгом соответствии с СП 17.13330.2017 и СП 50.13330.2024. Оптимальным решением для капитальных зданий является двухслойная система Техноруф Н + Техноруф В, обеспечивающая требуемую прочность на сжатие (≥ 60 кПа для верхнего слоя), минимизацию мостиков холода за счет разбежки швов и соответствие требованиям пожарной безопасности (класс К0). Толщина утеплителя определяется теплотехническим расчетом и для климатических условий Москвы составляет не менее 200 мм. Особое внимание при проектировании следует уделять узлам примыканий к парапетам, водоприемным воронкам и деформационным швам, где необходимо предусматривать усиление теплоизоляции на 30–50% для компенсации теплопотерь через теплопроводные включения.
Нормативные документы
- СП 17.13330.2017 «Кровли. Актуализированная редакция СНиП II-26-76»
- СП 50.13330.2024 «Тепловая защита зданий»
- СП 20.13330.2016 «Нагрузки и воздействия. Актуализированная редакция СНиП 2.01.07-85*»
- СП 70.13330.2012 «Несущие и ограждающие конструкции»
- СП 2.13130.2020 «Системы противопожарной защиты. Обеспечение огнестойкости объектов защиты»
- ГОСТ 32314-2012 «Изделия из минеральной ваты теплоизоляционные промышленного производства, применяемые в строительстве»
- ГОСТ 7076-99 «Материалы и изделия строительные. Метод определения теплопроводности и термического сопротивления»
- ГОСТ EN 826-2011 «Изделия теплоизоляционные, применяемые в строительстве. Определение поведения при сжатии»
- ГОСТ 30244-94 «Материалы строительные. Методы испытаний на горючесть»
- Федеральный закон № 123-ФЗ «Технический регламент о требованиях пожарной безопасности»
