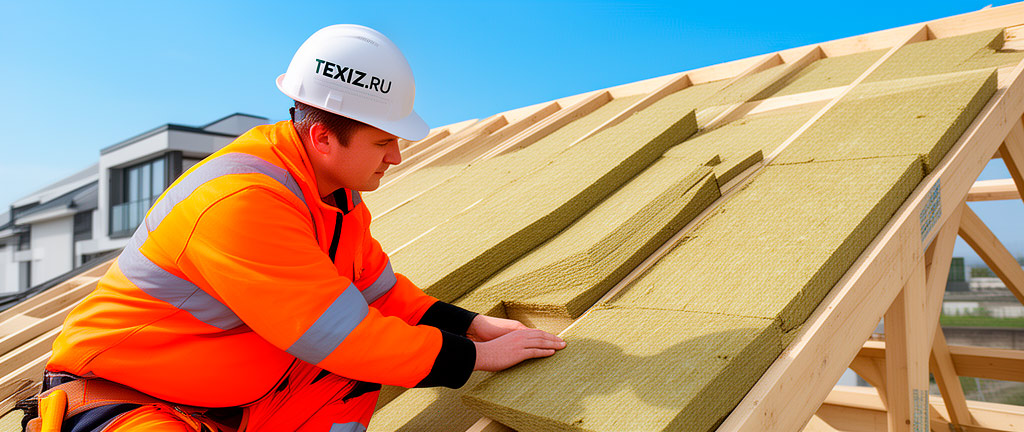

Расчет толщины теплоизоляции минераловатными плитами для скатной кровли по СП 50.13330
Как правильно рассчитать толщину теплоизоляции минераловатными плитами для скатной кровли?
Расчет толщины теплоизоляции скатной кровли выполняется по методике СП 50.13330.2024 «Тепловая защита зданий» исходя из требуемого сопротивления теплопередаче R0тр для региона строительства. Для климатических условий Москвы и Московской области минимальная толщина минераловатного утеплителя в конструкции скатной кровли составляет 200 мм при использовании плит с коэффициентом теплопроводности λ = 0,036–0,040 Вт/(м·К).
1. Нормативная база расчета
Теплотехнический расчет ограждающих конструкций регламентируется следующими документами:
- СП 50.13330.2024 «Тепловая защита зданий. Актуализированная редакция СНиП 23-02-2003»
- СП 131.13330.2020 «Строительная климатология»
- ГОСТ 7076-99 «Материалы и изделия строительные. Метод определения теплопроводности и термического сопротивления при стационарном тепловом режиме»
- ГОСТ 32314-2012 «Изделия из минеральной ваты теплоизоляционные промышленного производства, применяемые в строительстве»
2. Исходные данные для расчета
Для выполнения теплотехнического расчета необходимы следующие параметры:
| Параметр | Обозначение | Источник |
|---|---|---|
| Градусо-сутки отопительного периода | ГСОП | СП 131.13330.2020, табл. 3.1 |
| Расчетная температура внутреннего воздуха | tв | ГОСТ 30494-2011 (20–22 °C для жилых помещений) |
| Расчетная температура наружного воздуха | tн | СП 131.13330.2020 (средняя температура наиболее холодной пятидневки) |
| Коэффициент теплопроводности утеплителя | λ | Протокол испытаний производителя (ГОСТ 7076-99) |
| Коэффициент теплотехнической однородности | r | СП 50.13330.2024, прил. Е (0,85–0,95 для скатных кровель) |
3. Методика расчета
Расчет выполняется в три этапа:
Этап 1. Определение градусо-суток отопительного периода (ГСОП)
ГСОП = (tв − tот) · zот
где tот — средняя температура отопительного периода, °C; zот — продолжительность отопительного периода, сут.
Для Москвы: tот = −2,2 °C, zот = 205 сут. При tв = 20 °C:
ГСОП = (20 − (−2,2)) · 205 = 22,2 · 205 = 4551 °C·сут.
Этап 2. Определение требуемого сопротивления теплопередаче
Согласно СП 50.13330.2024, табл. 3, базовое значение R0тр определяется интерполяцией:
| ГСОП, °C·сут | R0тр, м²·°C/Вт (стены) | R0тр, м²·°C/Вт (покрытия/кровли) |
|---|---|---|
| 2000 | 2,1 | 3,2 |
| 4000 | 2,8 | 4,2 |
| 6000 | 3,5 | 5,2 |
| 8000 | 4,2 | 6,2 |
Для ГСОП = 4551 (покрытия):
R0тр = 4,2 + (5,2 − 4,2) · (4551 − 4000) / (6000 − 4000) = 4,2 + 1,0 · 551 / 2000 = 4,48 м²·°C/Вт
Этап 3. Расчет толщины утеплителя
Термическое сопротивление многослойной конструкции:
R0 = 1/αв + Σ(δi/λi) + 1/αн
где αв = 8,7 Вт/(м²·°C) — коэффициент теплоотдачи внутренней поверхности (СП 50.13330.2024, табл. 4); αн = 23 Вт/(м²·°C) — коэффициент теплоотдачи наружной поверхности для кровли.
Толщина утеплителя определяется из условия R0 ≥ R0тр · r:
δут = λут · [R0тр · r − (1/αв + Σ(δi/λi)без ут + 1/αн)]
4. Практический пример расчета
Исходные данные для скатной кровли жилого дома в Москве:
- Кровельное покрытие: металлочерепица (δ = 0,5 мм, λ = 58 Вт/(м·К))
- Обрешетка: доска 25 мм (λ = 0,18 Вт/(м·К))
- Контробрешетка: брусок 50×50 мм — вентилируемый зазор
- Гидроветрозащитная мембрана (δ = 0,3 мм, λ = 0,03 Вт/(м·К))
- Утеплитель: минераловатные плиты ТехноНИКОЛЬ Роклайт (λ = 0,036 Вт/(м·К) для условий эксплуатации Б)
- Пароизоляция: пленка (δ = 0,2 мм, λ = 0,03 Вт/(м·К))
- Внутренняя обшивка: ГКЛ 12,5 мм (λ = 0,21 Вт/(м·К))
- Коэффициент теплотехнической однородности r = 0,9
Расчет термического сопротивления слоев без утеплителя:
| Слой | δ, м | λ, Вт/(м·К) | R = δ/λ, м²·°C/Вт |
|---|---|---|---|
| Внутренняя поверхность (1/αв) | — | — | 0,115 |
| ГКЛ | 0,0125 | 0,21 | 0,060 |
| Пароизоляция | 0,0002 | 0,03 | 0,007 |
| Гидроветрозащита | 0,0003 | 0,03 | 0,010 |
| Обрешетка | 0,025 | 0,18 | 0,139 |
| Наружная поверхность (1/αн) | — | — | 0,043 |
| Итого без утеплителя | — | — | 0,374 |
Требуемое сопротивление с учетом неоднородности:
Rуслтр = R0тр / r = 4,48 / 0,9 = 4,98 м²·°C/Вт
Требуемое термическое сопротивление утеплителя:
Rуттр = 4,98 − 0,374 = 4,61 м²·°C/Вт
Расчетная толщина утеплителя:
δут = λут · Rуттр = 0,036 · 4,61 = 0,166 м = 166 мм
Принимаем толщину утеплителя 200 мм (два слоя по 100 мм с разбежкой швов).
5. Сравнение утеплителей ТехноНИКОЛЬ для скатной кровли
| Марка утеплителя | λ, Вт/(м·К) | Плотность, кг/м³ | Расчетная толщина для Москвы, мм | Рекомендуемая толщина, мм |
|---|---|---|---|---|
| Роклайт | 0,036 | 30–40 | 166 | 200 |
| Технолайт Экстра | 0,034 | 30–38 | 157 | 200 |
| Техноблок Стандарт | 0,035 | 40–50 | 161 | 200 |
| Техноруф Н | 0,038 | 100–120 | 175 | 200 |
6. Учет мостиков холода
Стропильная система создает линейные теплопроводные включения. Коэффициент теплотехнической однородности r для деревянных стропил с шагом 600 мм составляет 0,85–0,90. При использовании перекрестного двухслойного утепления (первый слой между стропилами, второй — под стропилами) значение r повышается до 0,92–0,95.
Удельные потери теплоты через точечные теплопроводные включения (крепеж) рассчитываются по СП 50.13330.2024, прил. Е, п. Е.2. Для стального крепежа диаметром 5 мм с шагом 500×500 мм дополнительные потери составляют не более 2–3%.
7. Проверка на невыпадение конденсата
Согласно СП 50.13330.2024, п. 5.7, температура внутренней поверхности ограждающей конструкции должна быть не ниже температуры точки росы при расчетной относительной влажности внутреннего воздуха. Для жилых помещений при tв = 20 °C и φ = 55% температура точки росы составляет 10,7 °C.
Температура внутренней поверхности:
τв = tв − (tв − tн) / (R0 · αв)
При tн = −25 °C (температура наиболее холодной пятидневки для Москвы) и R0 = 4,98 · 0,9 = 4,48 м²·°C/Вт:
τв = 20 − (20 − (−25)) / (4,48 · 8,7) = 20 − 45 / 38,98 = 20 − 1,15 = 18,85 °C > 10,7 °C — условие выполняется.
Заключение
Расчетная толщина минераловатного утеплителя для скатной кровли в климатических условиях Москвы и Московской области составляет 200 мм при использовании плит ТехноНИКОЛЬ Роклайт (λ = 0,036 Вт/(м·К)). Применение двухслойной схемы укладки с разбежкой швов позволяет минимизировать мостики холода и повысить коэффициент теплотехнической однородности до 0,92–0,95. Для северных регионов (ГСОП > 6000) рекомендуется увеличивать толщину утеплителя до 250–300 мм. Выбор конкретной марки минераловатного утеплителя ТехноНИКОЛЬ определяется проектной плотностью, несущей способностью стропильной системы и бюджетом строительства.
Нормативные документы
- СП 50.13330.2024 «Тепловая защита зданий. Актуализированная редакция СНиП 23-02-2003»
- СП 131.13330.2020 «Строительная климатология. Актуализированная редакция СНиП 23-01-99*»
- СП 17.13330.2017 «Кровли. Актуализированная редакция СНиП II-26-76»
- ГОСТ 7076-99 «Материалы и изделия строительные. Метод определения теплопроводности и термического сопротивления при стационарном тепловом режиме»
- ГОСТ 32314-2012 «Изделия из минеральной ваты теплоизоляционные промышленного производства, применяемые в строительстве»
- ГОСТ 30494-2011 «Здания жилые и общественные. Параметры микроклимата в помещениях»
- ГОСТ Р 56707-2015 «Системы фасадные теплоизоляционные композиционные с наружными штукатурными слоями. Общие технические условия»
- СП 64.13330.2017 «Деревянные конструкции. Актуализированная редакция СНиП II-25-80»
