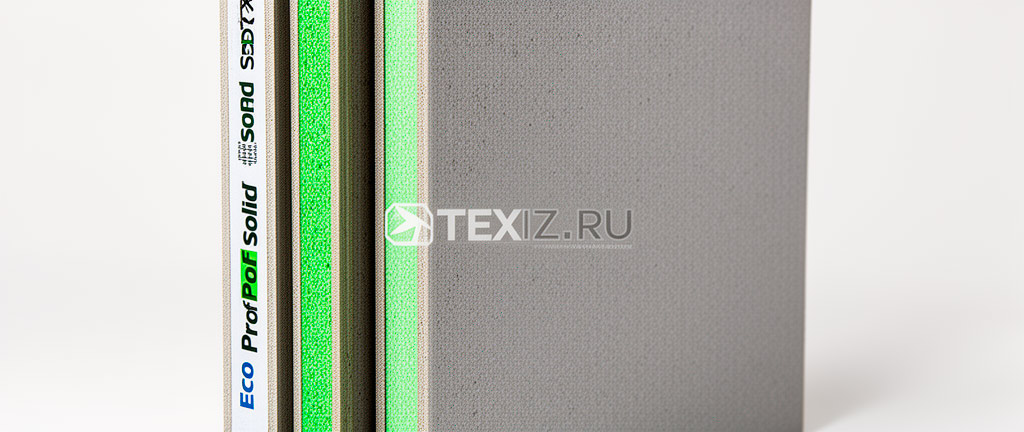

XPS Carbon ТехноНИКОЛЬ: полный обзор линейки Eco, Prof, Solid — технические характеристики
XPS Carbon ТехноНИКОЛЬ: полный обзор линейки Eco, Prof, Solid — технические характеристики и сравнительная таблица
Вопрос: Чем отличаются марки XPS Carbon Eco, Prof и Solid от ТехноНИКОЛЬ, и какую из них выбрать для конкретного узла строительной конструкции?
Краткий ответ: Линейка XPS Carbon включает три марки, различающиеся по прочности на сжатие при 10% линейной деформации: Eco — не менее 150 кПа, Prof — не менее 250 кПа, Solid — не менее 400 кПа. Выбор определяется расчётной нагрузкой на утеплитель: Eco применяется в ненагружаемых конструкциях (стены, полы по лагам), Prof — в умеренно нагружаемых (полы по грунту, фундаменты малоэтажных зданий), Solid — в высоконагружаемых (промышленные полы, дорожное строительство, эксплуатируемые кровли).
1. Технология производства и химическая основа
Экструдированный пенополистирол XPS Carbon производится методом экструзии полистирола общего назначения с добавлением вспенивающего агента на основе CO2, что обеспечивает формирование равномерной закрытоячеистой структуры. В отличие от беспрессового пенополистирола (EPS), технология экструзии исключает межгранульные пустоты, что принципиально снижает водопоглощение и повышает прочностные характеристики материала. Содержание полистирола в конечном продукте составляет не менее 95%, остальное — газонаполненные ячейки размером 0,1–0,2 мм.
Производство осуществляется на заводах ТехноНИКОЛЬ в соответствии с ГОСТ 32310-2012 «Изделия из экструзионного пенополистирола теплоизоляционные промышленного производства, применяемые в строительстве» и ГОСТ 15588-2014 «Плиты пенополистирольные теплоизоляционные». Контроль качества включает испытания каждой партии на теплопроводность, прочность, водопоглощение и стабильность размеров.
2. Сравнительная таблица технических характеристик
| Характеристика | Метод испытания | XPS Carbon Eco | XPS Carbon Prof | XPS Carbon Solid |
|---|---|---|---|---|
| Теплопроводность λ10, Вт/(м·К) | ГОСТ 7076-99 | ≤ 0,034 | ≤ 0,034 | ≤ 0,035 |
| Теплопроводность λ25, Вт/(м·К) | ГОСТ 7076-99 | ≤ 0,035 | ≤ 0,035 | ≤ 0,036 |
| Теплопроводность λА, Вт/(м·К) | СП 50.13330.2012 | 0,035 | 0,035 | 0,036 |
| Теплопроводность λБ, Вт/(м·К) | СП 50.13330.2012 | 0,036 | 0,036 | 0,037 |
| Прочность на сжатие при 10% деформации, кПа | ГОСТ 17177-94 | ≥ 150 | ≥ 250 | ≥ 400 |
| Предел прочности при изгибе, кПа | ГОСТ 17177-94 | ≥ 200 | ≥ 300 | ≥ 500 |
| Водопоглощение по объёму за 28 суток, % | ГОСТ 15588-2014 | ≤ 0,7 | ≤ 0,5 | ≤ 0,4 |
| Водопоглощение при длительном погружении, % | ГОСТ EN 12087 | ≤ 0,7 | ≤ 0,5 | ≤ 0,4 |
| Паропроницаемость, мг/(м·ч·Па) | ГОСТ 25898-2012 | 0,005 | 0,004 | 0,004 |
| Модуль упругости, МПа | ГОСТ 17177-94 | 15 | 18 | 22 |
| Плотность, кг/м³ | ГОСТ 17177-94 | 26–32 | 28–35 | 33–40 |
| Группа горючести | ГОСТ 30244-94 | Г4 | Г4 | Г4 |
| Температура эксплуатации, °C | — | −70…+75 | −70…+75 | −70…+75 |
| Стандартные размеры, мм | — | 1180×580×20–100 | 1180×580×20–120 | 1180×580×20–100 |
| Кромка | — | L-кромка | L-кромка | L-кромка |
3. XPS Carbon Eco: область применения и расчётные обоснования
XPS Carbon Eco — базовая марка с прочностью на сжатие не менее 150 кПа. Расчётное сопротивление Rсж при длительном действии нагрузки определяется по СП 20.13330.2016 с учётом коэффициента условий работы γc = 0,85 и коэффициента длительной прочности kдл = 0,4:
Rсж,расч = σ10% × γc × kдл = 150 × 0,85 × 0,4 = 51 кПа
Данного значения достаточно для восприятия нагрузок от конструкции пола по лагам (расчётная нагрузка 1,5–2,0 кПа), утепления стен под штукатурный фасад (нагрузка от штукатурного слоя не превышает 0,5 кПа), а также для теплоизоляции чердачных перекрытий с хождением только в период монтажа.
Типовые узлы применения XPS Carbon Eco:
- Утепление стен подвалов снаружи (без давления грунта выше 2 м)
- Теплоизоляция полов по лагам в жилых помещениях
- Утепление чердачных перекрытий и мансард
- Внутренняя теплоизоляция стен и перегородок
- Теплоизоляция балконов и лоджий
4. XPS Carbon Prof: универсальное решение для нагружаемых конструкций
XPS Carbon Prof с прочностью на сжатие не менее 250 кПа является наиболее востребованной маркой в гражданском и промышленном строительстве. Расчётное сопротивление при длительном действии нагрузки:
Rсж,расч = 250 × 0,85 × 0,4 = 85 кПа
Этого достаточно для восприятия нагрузок от железобетонной стяжки толщиной до 80 мм (собственный вес ~2,0 кПа), полезной нагрузки на перекрытия жилых зданий (1,5 кПа по СП 20.13330.2016), а также бокового давления грунта при глубине заложения фундамента до 4 м.
Ключевое преимущество Prof — оптимальное соотношение прочностных и теплотехнических характеристик. Теплопроводность λ10 ≤ 0,034 Вт/(м·К) идентична Eco, что позволяет применять плиты меньшей толщины при одинаковом термическом сопротивлении. Расчёт толщины утеплителя для условий Москвы (ГСОП = 4551 °C·сут) при нормируемом сопротивлении теплопередаче Rнорм = 3,13 м²·°C/Вт для стен:
δ = λ × Rнорм = 0,035 × 3,13 = 0,110 м → принимаем 120 мм
5. XPS Carbon Solid: для высоконагружаемых конструкций
XPS Carbon Solid — флагманская марка с прочностью на сжатие не менее 400 кПа. Расчётное сопротивление:
Rсж,расч = 400 × 0,85 × 0,4 = 136 кПа
Материал сертифицирован для применения в дорожном строительстве в соответствии с ОДМ 218.5.007-2016 и СТО 72746455-4.2.1-2017. Допустимая нагрузка на плиту составляет до 40 т/м² при кратковременном действии, что позволяет использовать Solid в конструкциях дорожных одежд под асфальтобетонное покрытие, в основаниях взлётно-посадочных полос, под фундаментными плитами высотных зданий и в полах промышленных холодильников с нагрузкой от стеллажных систем до 5 т/стойку.
Незначительное увеличение теплопроводности (λ10 ≤ 0,035 Вт/(м·К)) компенсируется повышенной плотностью и модулем упругости 22 МПа, что обеспечивает минимальные деформации под длительной нагрузкой — ползучесть не превышает 2% от начальной деформации за 50 лет эксплуатации согласно данным испытаний по методике ГОСТ 17177-94 с экстраполяцией по стандарту EN 1606.
6. Сравнительный анализ стоимости и экономической эффективности
При выборе марки XPS Carbon необходимо учитывать не только закупочную стоимость материала, но и совокупную стоимость конструкции (TCO — Total Cost of Ownership). Применение более прочной марки позволяет уменьшить толщину защитных и распределительных слоёв, что компенсирует разницу в цене. Для пола по грунту в промышленном здании с нагрузкой 20 кПа сравнительные показатели:
| Показатель | XPS Carbon Prof | XPS Carbon Solid |
|---|---|---|
| Толщина утеплителя, мм | 100 | 100 |
| Толщина армированной стяжки, мм | 120 | 80 |
| Расход бетона на 100 м², м³ | 12,0 | 8,0 |
| Стоимость бетона, руб. | 72 000 | 48 000 |
| Стоимость XPS, руб. | 48 000 | 62 000 |
| Итого материалов, руб. | 120 000 | 110 000 |
| Экономия, % | — | 8,3% |
7. Рекомендации по выбору марки XPS Carbon
Выбор марки XPS Carbon должен производиться на основании проектного расчёта нагрузок и условий эксплуатации. Алгоритм выбора:
- Определить расчётную нагрузку на утеплитель (собственный вес конструкции + полезная нагрузка) по СП 20.13330.2016
- Вычислить требуемое расчётное сопротивление с учётом коэффициента запаса 1,2
- Сопоставить с расчётным сопротивлением марок: Eco — 51 кПа, Prof — 85 кПа, Solid — 136 кПа
- Выполнить теплотехнический расчёт по СП 50.13330.2012 для определения требуемой толщины
- Проверить условие недопустимости накопления влаги в конструкции по методике СП 50.13330.2012 (приложение Г)
Для объектов с повышенными требованиями по пожарной безопасности рекомендуется применение XPS Carbon в сочетании с негорючими облицовочными материалами (минераловатные плиты, цементно-песчаная штукатурка) в соответствии с требованиями СП 2.13130.2020 и Федерального закона № 123-ФЗ «Технический регламент о требованиях пожарной безопасности».
Заключение
Линейка XPS Carbon ТехноНИКОЛЬ представляет собой сбалансированный ряд марок экструдированного пенополистирола, перекрывающий весь спектр строительных задач — от ненагружаемой теплоизоляции стен до высоконагруженных конструкций дорожных одежд и промышленных полов. Ключевое различие марок — прочность на сжатие при 10% деформации (150, 250 и 400 кПа), определяющее область применения. При этом все три марки демонстрируют стабильно низкую теплопроводность (0,034–0,036 Вт/(м·К)) и минимальное водопоглощение (≤ 0,7%), что обеспечивает долговечность теплоизоляционного контура на протяжении всего жизненного цикла здания. Проектировщикам рекомендуется выполнять технико-экономическое сравнение вариантов с учётом возможности снижения толщины защитных слоёв при использовании более прочных марок XPS Carbon.
Нормативные документы
- ГОСТ 32310-2012 «Изделия из экструзионного пенополистирола теплоизоляционные промышленного производства, применяемые в строительстве. Технические условия»
- ГОСТ 15588-2014 «Плиты пенополистирольные теплоизоляционные. Технические условия»
- ГОСТ 7076-99 «Материалы и изделия строительные. Метод определения теплопроводности и термического сопротивления при стационарном тепловом режиме»
- ГОСТ 17177-94 «Материалы и изделия строительные теплоизоляционные. Методы испытаний»
- ГОСТ 25898-2012 «Материалы и изделия строительные. Методы определения паропроницаемости и сопротивления паропроницанию»
- ГОСТ 30244-94 «Материалы строительные. Методы испытаний на горючесть»
- ГОСТ EN 12087 «Изделия теплоизоляционные, применяемые в строительстве. Методы определения водопоглощения при длительном погружении»
- СП 50.13330.2012 «Тепловая защита зданий. Актуализированная редакция СНиП 23-02-2003»
- СП 20.13330.2016 «Нагрузки и воздействия. Актуализированная редакция СНиП 2.01.07-85*»
- СП 2.13130.2020 «Системы противопожарной защиты. Обеспечение огнестойкости объектов защиты»
- Федеральный закон № 123-ФЗ «Технический регламент о требованиях пожарной безопасности»
- ОДМ 218.5.007-2016 «Методические рекомендации по применению экструзионного пенополистирола в дорожных конструкциях»
- СТО 72746455-4.2.1-2017 «Конструкции дорожных одежд с применением теплоизоляционных плит XPS»
- EN 1606:2013 «Thermal insulating products for building applications. Determination of compressive creep»
