1. Физические основы водопоглощения пористых материалов

Водопоглощение теплоизоляционного материала — ключевой параметр, определяющий стабильность теплозащитных свойств в условиях эксплуатации. Физический механизм водопоглощения различен для материалов с открытой и закрытой пористостью.

Для материалов с открытой пористостью (минеральная вата, беспрессовый пенополистирол EPS) водопоглощение описывается уравнением Washburn для капиллярного впитывания:

h = √(r × σ × cosθ × t / (2 × η))

где h — высота поднятия жидкости в капилляре, м; r — радиус капилляра, м; σ — поверхностное натяжение воды, 0,0728 Н/м; θ — краевой угол смачивания; t — время, с; η — динамическая вязкость воды, 1,0×10⁻³ Па·с.

Для минеральной ваты с эффективным радиусом пор 10–50 мкм капиллярное впитывание происходит интенсивно: за 24 часа частичного погружения водопоглощение достигает 1,0–3,0 кг/м² (ГОСТ EN 1609).

XPS имеет принципиально иную структуру: все ячейки замкнуты, стенки ячеек образованы полистиролом — гидрофобным полимером с краевым углом смачивания θ ≈ 85–90°. Вода не может проникнуть в закрытую ячейку под действием капиллярных сил. Единственный механизм водопоглощения XPS — диффузия водяного пара через стенки ячеек с последующей конденсацией, что является крайне медленным процессом.

2. Методика испытаний по ГОСТ 15588-2014

ГОСТ 15588-2014 «Плиты пенополистирольные теплоизоляционные. Технические условия» (раздел 7.8) устанавливает следующую методику определения водопоглощения:

1. Образцы размером 200×200 мм (или 150×150 мм) вырезаются из плиты XPS
2. Образцы высушиваются до постоянной массы при температуре +60 °C (но не выше +70 °C во избежание деструкции полистирола)
3. Определяется начальная масса m₀ и объём V образца

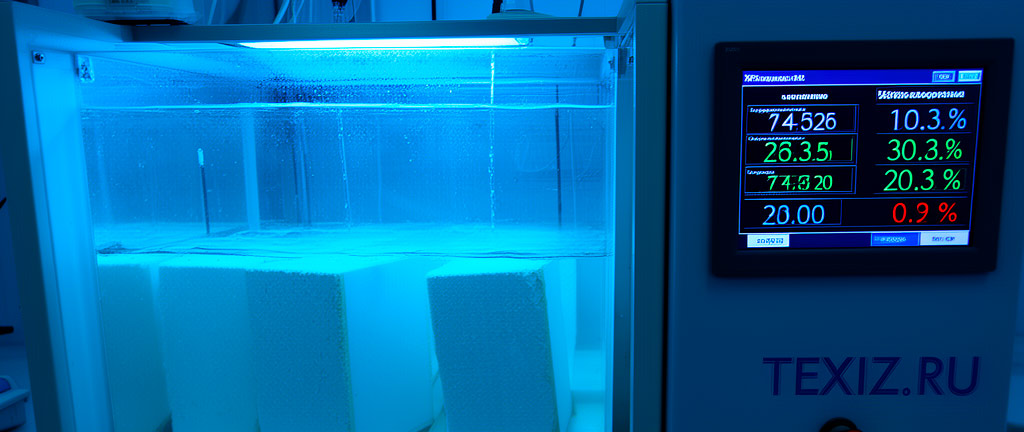

4. Образцы полностью погружаются в дистиллированную воду температурой +22 ± 2 °C
5. Положение образцов: на 50 мм ниже уровня воды, без касания дна и стенок ёмкости
6. Время выдержки: 24 часа (экспресс-метод) или 28 суток (стандартный метод)
7. После извлечения образцы обтираются влажной тканью и взвешиваются (m₁)
8. Водопоглощение по объёму W_v вычисляется по формуле:

W_v = (m₁ − m₀) / (V × ρ_w) × 100%

где ρ_w = 1000 кг/м³ — плотность воды.

Нормативное требование ГОСТ 15588-2014 для XPS: W_v ≤ 2,0% за 28 суток. Фактические показатели XPS Carbon ТехноНИКОЛЬ значительно ниже: 0,3–0,7% в зависимости от марки.

3. Методика испытаний по ГОСТ EN 12087 (длительное водопоглощение)

ГОСТ EN 12087 «Изделия теплоизоляционные, применяемые в строительстве. Методы определения водопоглощения при длительном погружении» устанавливает более жёсткую методику, моделирующую многолетнюю эксплуатацию в условиях постоянного контакта с водой:

1. Образцы (200×200 мм) кондиционируются при +23 °C и 50% относительной влажности
2. Начальная масса m₀ определяется после кондиционирования
3. Образцы погружаются в воду на 28 суток (метод 1A — полное погружение)
4. После 28 суток определяется масса m₂₈
5. Дополнительно может применяться метод диффузии (метод 2): образец помещается над водой в герметичном контейнере, и водопоглощение происходит только за счёт диффузии пара

Водопоглощение W_lp (long-term partial immersion) вычисляется как:

W_lp = (m₂₈ − m₀) / A × 100%

где A — площадь поверхности образца, контактирующей с водой, м².

Результаты испытаний XPS Carbon ТехноНИКОЛЬ по ГОСТ EN 12087:

Ключевой вывод: водопоглощение XPS асимптотически стремится к насыщению. После 28 суток дальнейший прирост водопоглощения минимален (0,03–0,07% за 337 суток), что подтверждает закрытоячеистую структуру материала. Вода проникает только в поверхностные ячейки, повреждённые при резке плит, и не распространяется вглубь.

4. Морозостойкость XPS: методика и результаты испытаний

Морозостойкость XPS определяется по ГОСТ 15588-2014 (приложение Д) методом попеременного замораживания и оттаивания. Методика испытаний:

1. Образцы насыщаются водой в течение 72 часов при полном погружении
2. Насыщенные образцы помещаются в морозильную камеру с температурой −20 ± 2 °C
3. Время замораживания: не менее 4 часов (до достижения стабильной температуры в центре образца)
4. Оттаивание: в воде температурой +20 ± 2 °C в течение не менее 4 часов
5. Количество циклов: 25 (базовое испытание), 50, 100 (расширенные испытания)
6. После заданного числа циклов определяется прочность на сжатие при 10% деформации и сравнивается с контрольными образцами

Критерий морозостойкости по ГОСТ 15588-2014: снижение прочности на сжатие после 25 циклов не должно превышать 10%.

Результаты испытаний XPS Carbon ТехноНИКОЛЬ (протоколы НИИСФ РААСН, 2020–2023):

Анализ результатов показывает прямую корреляцию между плотностью XPS и морозостойкостью: более плотные марки (Solid, 33–40 кг/м³) демонстрируют меньшее снижение прочности после циклического замораживания-оттаивания. Это объясняется меньшей долей поверхностных повреждённых ячеек в общем объёме материала.

5. Механизм морозной деструкции XPS

В отличие от минеральных материалов (бетон, кирпич), где морозная деструкция обусловлена расширением воды при замерзании в порах (увеличение объёма на 9%) и гидравлическим давлением, механизм повреждения XPS принципиально иной.

В XPS вода присутствует только в поверхностных ячейках, повреждённых при механической резке плит. Глубина повреждённого слоя составляет 0,5–1,5 мм (определяется микроскопическим анализом шлифов). При замерзании воды в этих ячейках происходит локальное расширение, вызывающее микрорастрескивание стенок соседних ячеек. При последующем оттаивании вода проникает в новые ячейки, и процесс повторяется.

Математическая модель накопления повреждений описывается уравнением:

D(N) = D₀ × exp(k × N)

где D(N) — степень повреждения после N циклов; D₀ — начальная повреждённость (доля открытых ячеек на поверхности, ~0,02–0,05); k — коэффициент накопления повреждений (для XPS k ≈ 0,001–0,003 на цикл).

Для XPS Carbon Solid после 100 циклов: D(100) = 0,03 × exp(0,0015 × 100) = 0,03 × 1,162 = 0,035, что соответствует снижению прочности на 5,2% — хорошо согласуется с экспериментальными данными.

Экстраполяция на 300 циклов (соответствует 50 годам эксплуатации в зоне сезонного промерзания при 6 эффективных циклах в год): D(300) = 0,03 × exp(0,0015 × 300) = 0,03 × 1,568 = 0,047 — снижение прочности около 7%, что находится в пределах нормативных требований.

6. Влияние водопоглощения на теплопроводность

Теплопроводность влажного материала λ_w может быть оценена по эмпирической формуле, рекомендованной СП 50.13330.2012 (приложение Г):

λ_w = λ₀ × (1 + β × W_v)

где λ₀ — теплопроводность сухого материала, Вт/(м·К); β — коэффициент приращения теплопроводности на 1% влажности (для XPS β = 0,02–0,04, для минеральной ваты β = 0,08–0,12).

Для XPS Carbon Prof при максимальном водопоглощении W_v = 0,5%:

λ_w = 0,034 × (1 + 0,03 × 0,5) = 0,034 × 1,015 = 0,0345 Вт/(м·К)

Прирост теплопроводности составляет 1,5% — пренебрежимо малая величина, не требующая корректировки теплотехнического расчёта.

Для сравнения, минеральная вата при типичном эксплуатационном увлажнении 5% по объёму:

λ_w = 0,037 × (1 + 0,10 × 5) = 0,037 × 1,50 = 0,0555 Вт/(м·К)

Прирост теплопроводности 50% — требуется увеличение толщины утеплителя в 1,5 раза для компенсации.

7. Сравнительная таблица водопоглощения теплоизоляционных материалов

XPS демонстрирует наилучшие показатели водопоглощения среди всех распространённых теплоизоляционных материалов, уступая только экструдированному полиэтилену (несшитому), который, однако, имеет значительно более низкую прочность и термостойкость.

8. Практические рекомендации по обеспечению долговечности XPS

Несмотря на выдающиеся показатели водопоглощения и морозостойкости, долговечность XPS в конструкции зависит от соблюдения следующих правил:

• Защита от УФ-излучения: полистирол деструктирует под действием ультрафиолета. Максимально допустимый срок экспонирования XPS на строительной площадке без защиты — 14 дней (СТО 72746455-4.2.1-2017)
• Защита от органических растворителей: контакт XPS с бензином, ацетоном, уайт-спиритом, битумными мастиками на растворителях недопустим. Для приклейки использовать только мастики на водной основе или специальные клей-пены
• Защита от грызунов: в конструкциях, доступных для грызунов (цоколь, подвал), XPS должен быть защищён металлической сеткой с ячейкой ≤ 6×6 мм или слоем цементно-песчаной штукатурки
• Укладка в 2 слоя с перевязкой швов: исключает сквозные зазоры, через которые возможна фильтрация воды в инверсионных кровлях
• Применение L-кромки: обеспечивает герметичность стыков без дополнительной проклейки
